Маркоразмеры

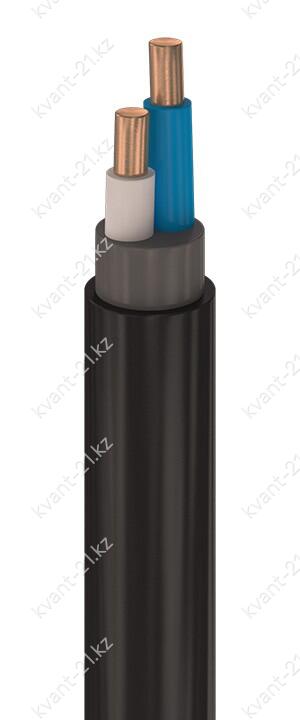

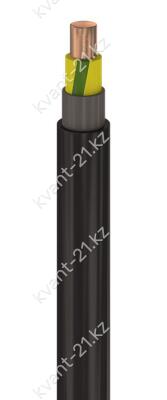

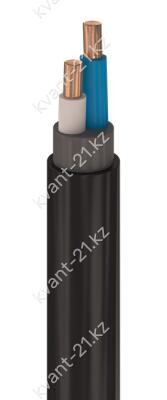

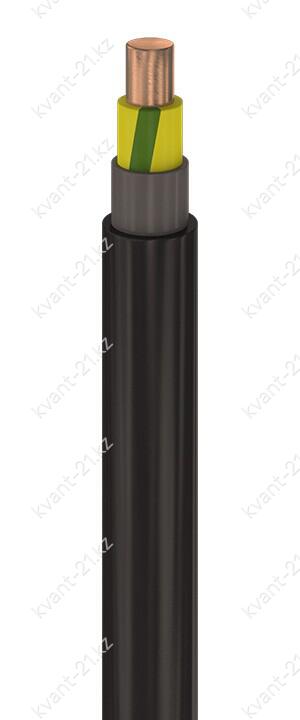

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…50 мм2;
— многопроволочная круглая 16…35 мм2;
— многопроволочная круглая уплотнённая 50 мм2;
— многопроволочная круглая уплотнённая 70…800 мм2 для одно- и двухжильных кабелей;
— или многопроволочная секторная 25…400 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…2,8 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката повышенной морозостойкости и пониженной горючести
номинальной толщиной 1,0…2,0 мм.
5. Оболочка из ПВХ пластиката повышенной морозостойкости и пониженной горючести,
соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 2,5…12,3 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,005 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 140…160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
категория пожароопасности A
холодостойкое исполнение
номинальное напряжение 1 кВ
