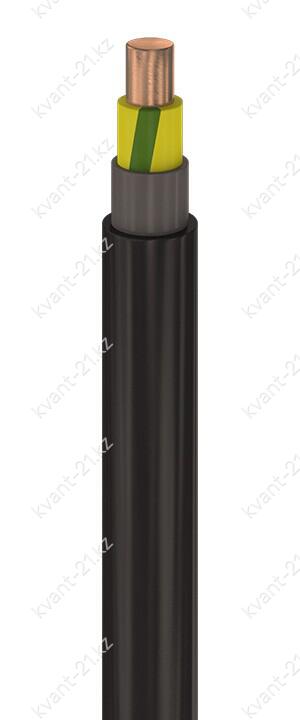

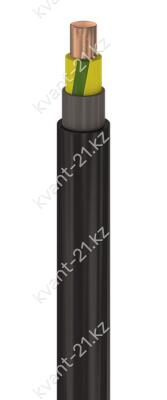

Конструкция кабеля
1. Одна однопроволочная круглая токопроводящая медная жила номинальным сечением 6,0 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.
3. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0 мм.
4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 50 А на воздухе, 62 А в земле |
| Допустимый ток односекундного КЗ | 0,65 кА |
| Сопротивление изоляции при 20 °С | не менее 8,7 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 120,0 кг/км |
| Наружный диаметр | 7,6 мм |
| Минимальный барабан | № 6 — 510 м |
| Макс. длина в бухте | 416 м |
| Калькулятор массы |
Расшифровка кабеля
_
В
В
Г
нг
(A)
–
LS
1
х
6,0
-
1кВ
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
1 жила
номинальное сечение жилы 6,0 мм2
номинальное напряжение 1 кВ
