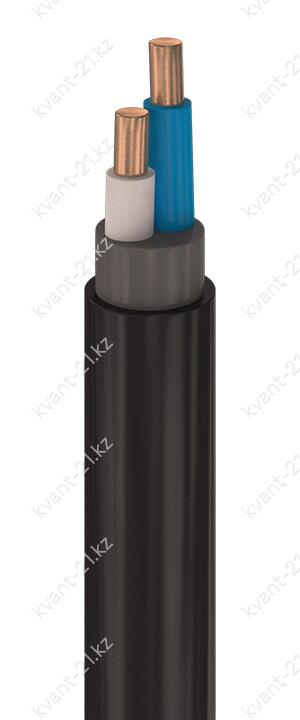

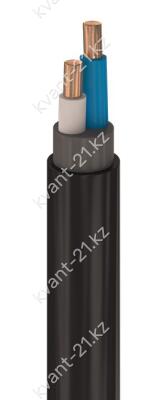

Конструкция кабеля
1. Две многопроволочные круглые уплотнённые токопроводящие медные жилы номинальным
сечением 95 мм2, соответствующие 2 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,6 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.
4. Поясная изоляция из ПВХ пластиката повышенной морозостойкости и
пониженной пожароопасности номинальной толщиной 1,2 мм.
5. Оболочка из ПВХ пластиката повышенной морозостойкости и пониженной пожароопасности,
соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 261 А на воздухе, 279 А в земле |
| Допустимый ток односекундного КЗ | 10,48 кА |
| Сопротивление изоляции при 20 °С | не менее 4,1 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,005 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
Мы не знаем характеристики ВВГнг(A)-LS-ХЛ 2х95 – 1кВ
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
холодостойкое исполнение
2 жилы
номинальное сечение жилы 95 мм2
номинальное напряжение 1 кВ
