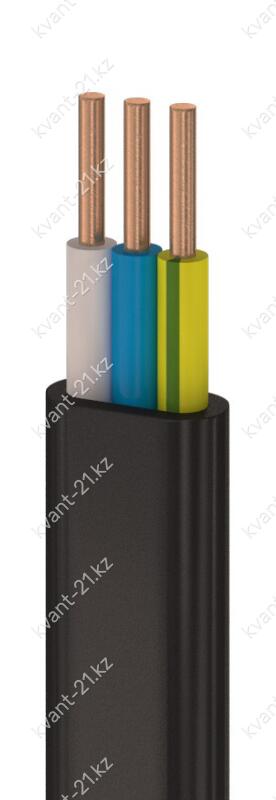

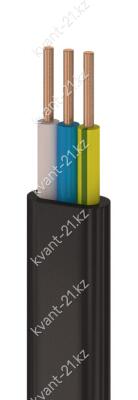

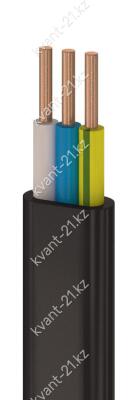

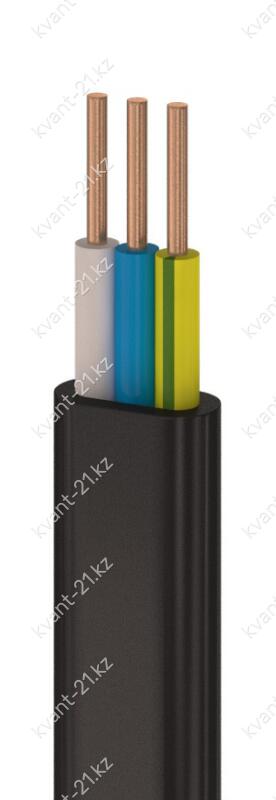

Конструкция кабеля
1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 1,5…16 мм2;
— или многопроволочная круглая 16 мм2.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,6…0,9 мм.
3. Изолированные жилы расположены параллельно в одной плоскости.
4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…1,5 мм.
Технические характеристики
Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
Время выдержки при испытании | 10 мин |
Сопротивление изоляции при 20 °С | не менее 5,8…12,3 МОм·км |
Строительная длина | по заказу потребителя |
Допустимая температура нагрева жил | 70 °C |
Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
Минимальный радиус изгиба | 7,5 наружных диаметров |
Диапазон рабочих температур | −50…+50 °C |
Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
_
В
В
Г
нг
(A)
–
LS
–
П
-
0,66кВ
медная жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
плоский
номинальное напряжение 0,66 кВ
