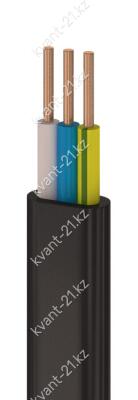

Конструкция кабеля

1. Две однопроволочные круглые токопроводящие медные жилы номинальным
сечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8 мм.

3. Изолированные жилы расположены параллельно в одной плоскости.

4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,2 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 33 А на воздухе, 44 А в земле
Допустимый ток односекундного КЗ основных жил 0,27 кА
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Строительная длина не менее 450 м
Маломеры в партии не более 20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Мы не знаем характеристики ВВГнг-П 2х2,5 – 1кВ

Расшифровка кабеля

_
В
В
Г
нг
П

2
х
2,5
 -
1кВ

медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
плоский
2 жилы
номинальное сечение жилы 2,5 мм2
номинальное напряжение 1 кВ
