Маркоразмеры

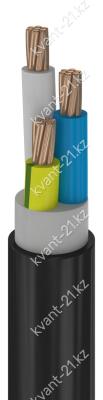

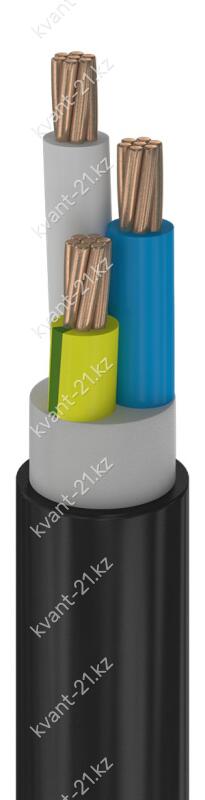

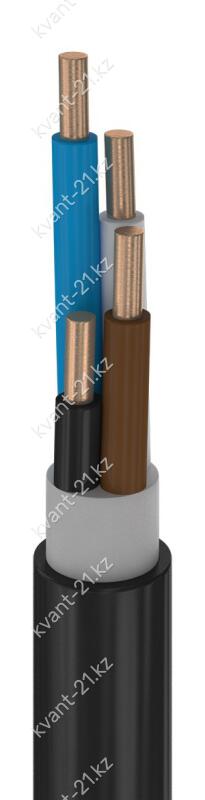

Конструкция кабеля

1. Токопроводящая медная жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 1,5…50 мм2;
   — однопроволочная секторная 25…50 мм2;
   — многопроволочная круглая 16…50 мм2;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…1,9 мм.

3. Заполнение между скрученными изолированными жилами из ПВХ пластиката, наложенное
одновременно с оболочкой, или из невулканизированной резиновой смеси.

4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,2…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 7…12 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

_
В
В
Г
з
нг
 -
1кВ

медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
с заполнением
номинальное напряжение 1 кВ
