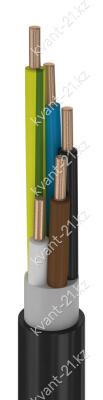

Конструкция кабеля
1. Три однопроволочные круглые токопроводящие медные жилы номинальным сечением 4,0 мм2,
соответствующие 1 классу по ГОСТ 22483-2012.
Одна однопроволочная круглая медная нулевая жила или жила заземления номинальным
сечением 2,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката:
— 1,0 мм у основных жил;
— 0,8 мм у нулевой жилы или жилы заземления.
3. Заполнение между скрученными изолированными жилами из ПВХ пластиката, наложенное
одновременно с оболочкой, или из невулканизированной резиновой смеси.
4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 37 А на воздухе, 48 А в земле |
| Допустимый ток односекундного КЗ основных жил | 0,43 кА |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 290,0 кг/км |
| Наружный диаметр | 12,8 мм |
| Минимальный барабан | № 8 — 265 м |
| Макс. длина в бухте | 172 м |
| Калькулятор массы |
Расшифровка кабеля
медная жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
с заполнением
3 основные жилы
номинальное сечение жилы 4,0 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2
номинальное напряжение 1 кВ
