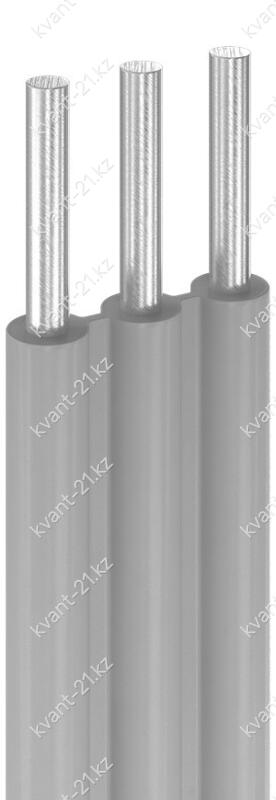

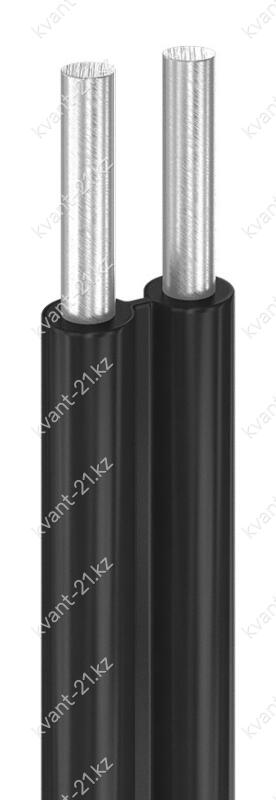

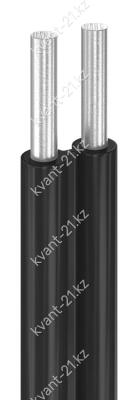

Конструкция кабеля
1. Однопроволочная алюминиевая токопроводящая жила номинальным
сечением 2,0…6,0 мм2, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,6…0,8 мм.
3. Токопроводящие жилы уложены параллельно в одной плоскости с разделительным
основанием между ними номинальной шириной 1,0 мм и номинальной толщиной 0,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 15 мин |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,007…0,010 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
А
П
П
В
алюминиевая жила
провод
плоский
изоляция из ПВХ пластиката
