Маркоразмеры
- Провод АПВ-ХЛ 2,0
- Провод АПВ-ХЛ 2,5
- Провод АПВ-ХЛ 3,0
- Провод АПВ-ХЛ 4,0
- Провод АПВ-ХЛ 5,0
- Провод АПВ-ХЛ 6,0
- Провод АПВ-ХЛ 8,0
- Провод АПВ-ХЛ 10
- Провод АПВ-ХЛ 16
- Провод АПВ-ХЛ 25
- Провод АПВ-ХЛ 35
- Провод АПВ-ХЛ 50
- Провод АПВ-ХЛ 70
- Провод АПВ-ХЛ 95
- Провод АПВ-ХЛ 120
- Провод АПВ-ХЛ 150
- Провод АПВ-ХЛ 185
- Провод АПВ-ХЛ 240
- Провод АПВ-ХЛ 300
- Провод АПВ-ХЛ 400

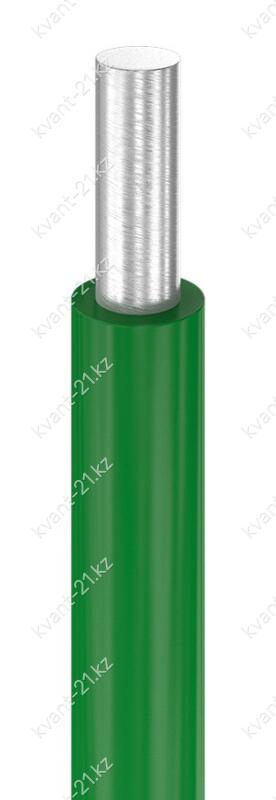

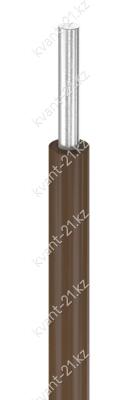

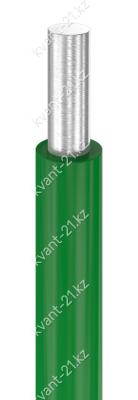

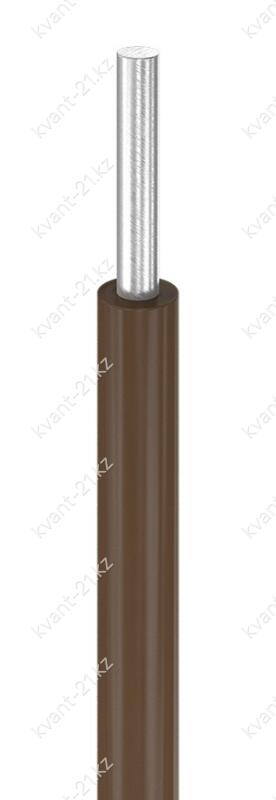

Конструкция кабеля
1. Однопроволочная или многопроволочная алюминиевая токопроводящая жила
номинальным сечением:
— 2,0…16 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
— 25…400 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Одно- или двухслойная изоляция из холодостойкого ПВХ пластиката
суммарной номинальной толщиной 0,8…2,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 15 мин |
| Сопротивление изоляции при 20 °С | не менее 0,08 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,0032…0,0150 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
А
П
В
–
ХЛ
алюминиевая жила
провод
изоляция из ПВХ пластиката
холодостойкое исполнение
