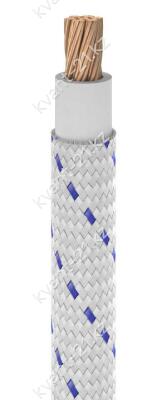

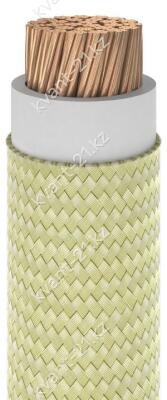

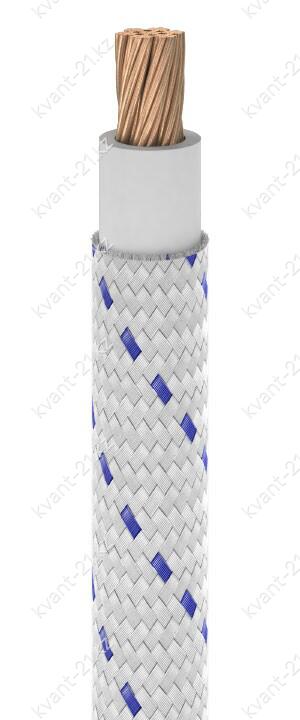

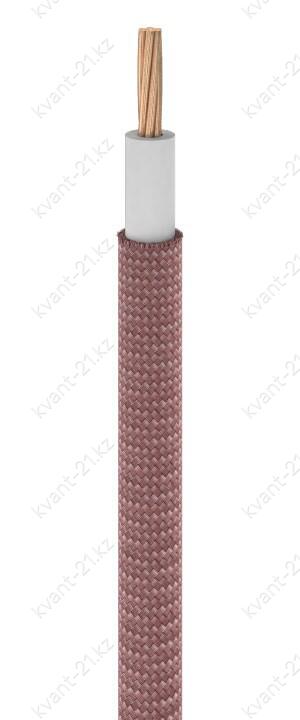

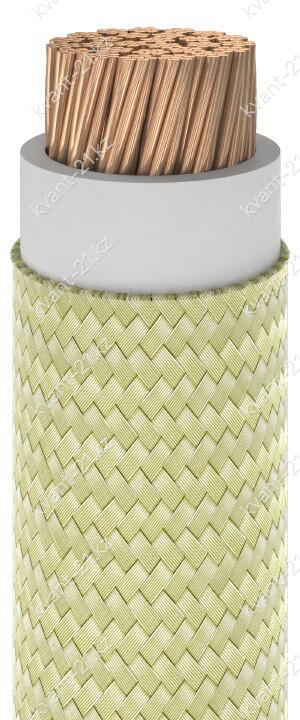

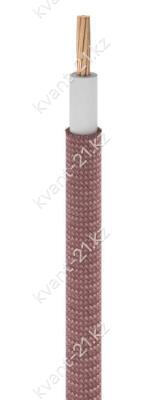

Конструкция кабеля

1. Одна многопроволочная токопроводящая жила номинальным сечением 1,5 мм2, скрученная
из 19 медных лужёных проволок номинальным диаметром 0,32 мм по системе 1+6+12.

2. Изоляция из ПВХ пластиката номинальной толщиной 0,5 мм.

3. Оплётка из антисептированной кручёной хлопчатобумажной пряжи плотностью не менее 90%,
покрытая этилцеллюлозным или нитролаком.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 2000 Гц
Номинальное постоянное напряжение 500 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 13,3 Ом/км
Сопротивление изоляции при 20 °С не менее 0,5 МОм·км
Строительная длина не менее 15 м
Маломеры в партии не более 10% кусками от 5 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −60…+70 °C
Срок службы не менее 12 лет

Массо-габаритные характеристики

Расчетная масса (вес) 23,0 кг/км
Наружный диаметр 3,6 мм
Минимальный барабан № 6 — 1650 м
Макс. длина в бухте 2 173 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

БП
В
Л

1,5

провод для бортовой сети
изоляция из ПВХ пластиката
лакированная оплётка
номинальное сечение жилы 1,5 мм2
