Провод БПВЛЭ
—
ТУ 16-505.911-76
Маркоразмеры

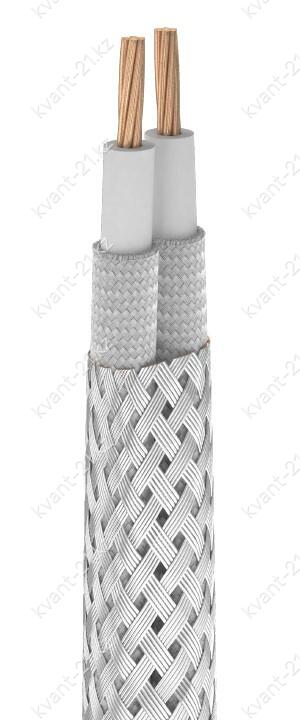

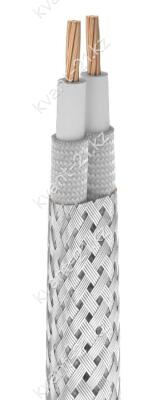

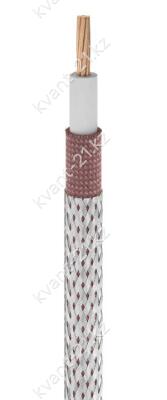

Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,35…95 мм2, скрученная
из 7…266 медных лужёных проволок номинальным диаметром 0,26…0,68 мм.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,35…0,80 мм.
3. Оплётка из антисептированной кручёной хлопчатобумажной пряжи плотностью не менее 90%,
покрытая этилцеллюлозным или нитролаком.
4. Экран в виде оплётки из медных лужёных проволок диаметром 0,12…0,26 мм поверхностной
плотностью не менее 70%.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 2000 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 0,2…58,0 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 0,01…0,5 МОм·км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 10% кусками от 5 м |
| Минимальный радиус изгиба | 5…10 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 12 лет |
Расшифровка кабеля
БП
В
Л
Э
провод для бортовой сети
изоляция из ПВХ пластиката
лакированная оплётка
экранированный
