Провод БПВЛМ
—
ТУ 16-505.911-76

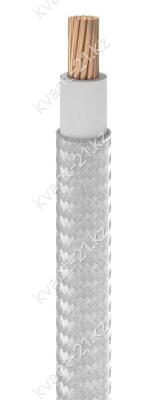

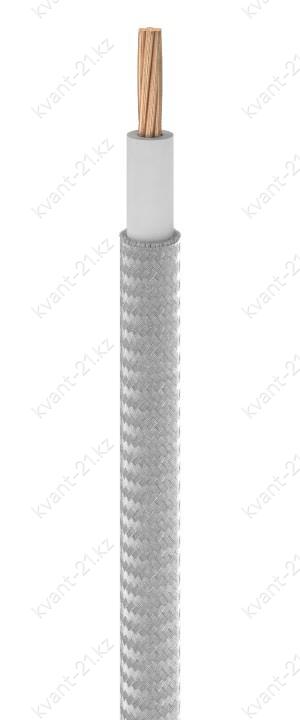

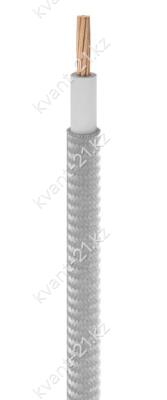

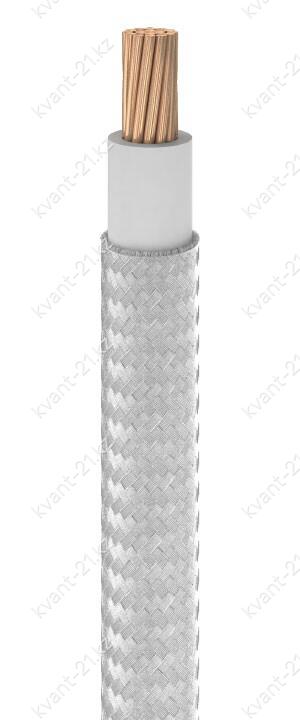

Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,35…2,5 мм2, скрученная
из 7 или 19 медных лужёных проволок номинальным диаметром 0,26…0,42 мм.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,30…0,45 мм.
3. Оплётка из комбинированных пасм, состоящих из стеклянных и капроновых нитей,
плотностью не менее 95%, покрытая полиамидным лаком.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 2000 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 8…58 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 0,5 МОм·км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 10% кусками от 5 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 12 лет |
Расшифровка кабеля
БП
В
Л
М
провод для бортовой сети
изоляция из ПВХ пластиката
лакированная оплётка
малогабаритный
