Провод ФТЭ-А
—
ТУ 16-505.468-78
Маркоразмеры

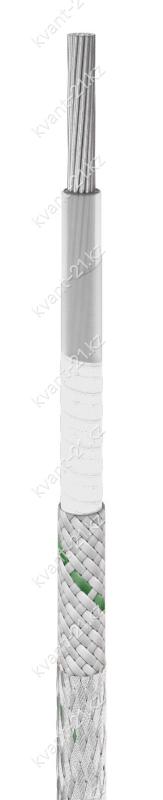

Конструкция кабеля
1. Многопроволочная токопроводящая жила из сплава алюмель,
номинальным сечением 0,5; 2,5 или 4,0 мм2, скрученная
из 7 или 19 проволок номинальным диаметром 0,3…0,5 мм.
2. Изоляция в виде обмотки из плёнки фторопласта-4 суммарной
номинальной толщиной 0,36 мм.
3. Обмотка из стеклянных нитей.
4. Оплётка из стеклянных нитей, пропитанная кремнийорганическим лаком,
плотностью не менее 90%.
5. Экран в виде оплётки плотностью не менее 80% из медных лужёных проволок
номинальным диаметром не более 0,15 мм.
Технические характеристики
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 0,5 МОм·км |
| Строительная длина | не менее 15 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+250 °C |
| до 350 °C не более 3 часов | |
| Срок службы | не менее 20 лет с даты изготовления |
Расшифровка кабеля
Ф
Т
Э
–
А
изоляция из фторопласта-4
термоэлектродный
экранированный
алюмелевая жила
