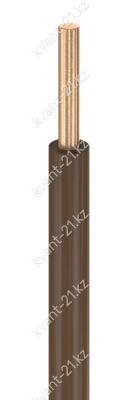

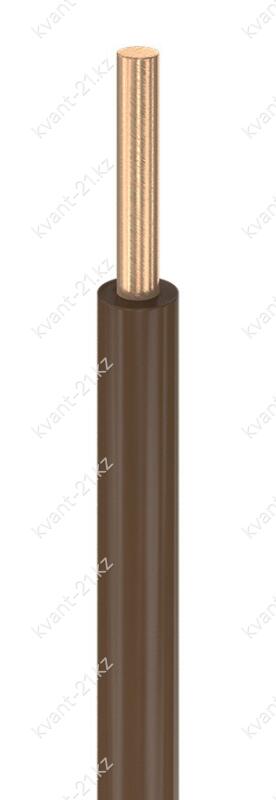

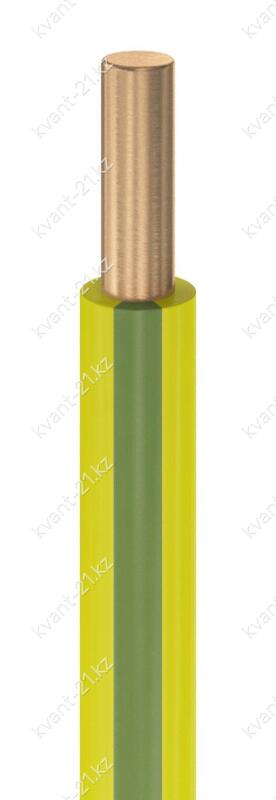

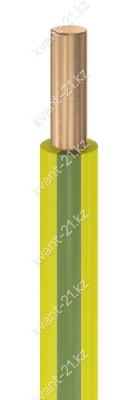

Конструкция кабеля
1. Однопроволочная круглая токопроводящая медная жила номинальным
сечением 1,5…10 мм2, соответствующая 1 классу по IEC 60228:2004.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,7…1,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой 50 Гц |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 70 °С | не менее 0,007…0,011 МОм·км |
| Строительная длина | не менее 100 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 160 °C при токе КЗ |
| Минимальный радиус изгиба | 4 наружных диаметра |
| Диапазон рабочих температур | −30…+70 °C |
Расшифровка кабеля
H
07
V
–
U
провод соответствует гармонизированным стандартам (Harmonised)
номинальное напряжение 450/750 В
изоляция из ПВХ пластиката
однопроволочная жила (1 класс по IEC 60228:2004)
