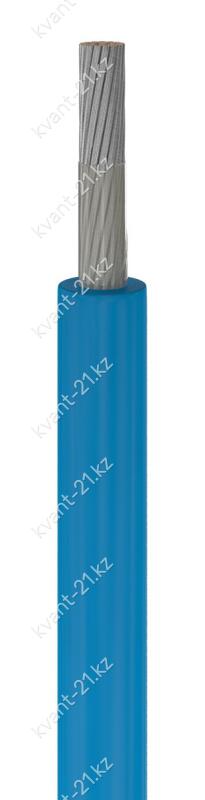

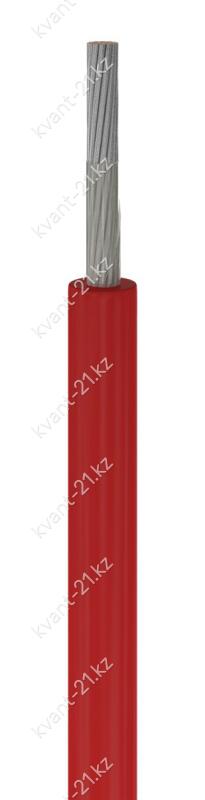

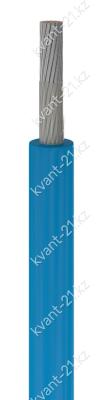

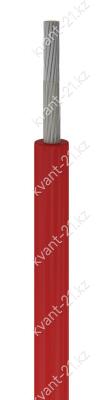

Провод МГШВ-1
—
ТУ 16-505.437-82
Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
— 0,12; 0,2; 1,0; 1,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,14 мм2, скрученная из 8 проволок номинальным диаметром 0,15 мм;
— 0,35…0,75 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Внутренняя изоляция из синтетической плёнки.
3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,20…0,45 мм.
Технические характеристики
| Номинальное переменное напряжение | 380…1000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 500…1500 В |
| Испытательное переменное напряжение | 0,8…2,0 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 20 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 1,0 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Средний срок службы | 15 лет |
Расшифровка кабеля
М
Г
Ш
В
–
1
провод монтажный
гибкий
модифицированная внутренняя изоляция из синтетической плёнки
изоляция из ПВХ пластиката
