Провод МГШВ-2 0,75
—
ТУ 16-505.437-82

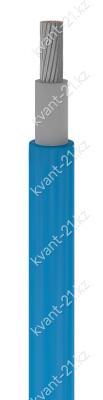

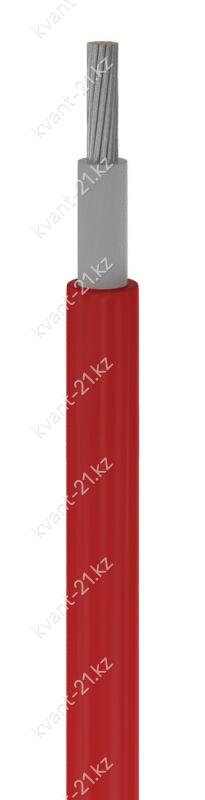

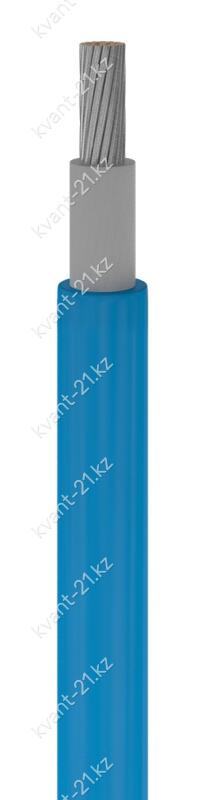

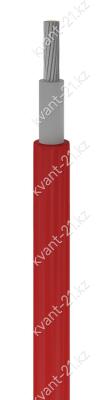

Конструкция кабеля
1. Одна многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,75 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Внутренняя изоляция из полиэтилена или сэвилена с наполнением
молотым кварцем номинальной толщиной 0,2 мм.
3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,25 мм.
Технические характеристики
| Номинальное переменное напряжение | 1000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 1500 В |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 20 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 1,0 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Средний срок службы | 15 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 12,0 кг/км |
| Наружный диаметр | 2,5 мм |
| Минимальный барабан | № 6 — 1650 м |
| Макс. длина в бухте | 4 166 м |
| Калькулятор массы |
Расшифровка кабеля
М
Г
Ш
В
–
2
0,75
провод монтажный
гибкий
модифицированная полимерная внутренняя изоляция с наполнителем
изоляция из ПВХ пластиката
номинальное сечение жилы 0,75 мм2
