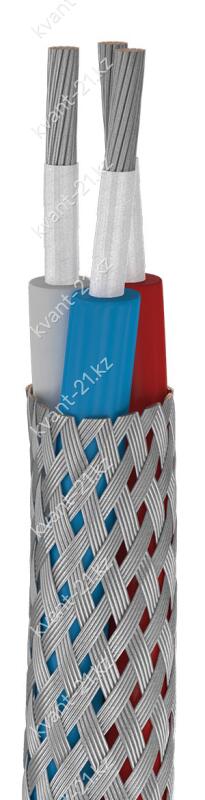

Конструкция кабеля

1. Три многопроволочные медные лужёные токопроводящие жилы номинальным
сечением 0,35 мм2, соответствующие 5 классу по ГОСТ 22483-2012.

2. Внутренняя изоляция из двух слоев шёлка или полиэфирной нити,
наложенных во взаимно-противоположных направлениях.

3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,4 мм.

4. Экран в виде оплётки из медных лужёных проволок
номинальным диаметром не более 0,15 мм.

Технические характеристики

Номинальное переменное напряжение 1000 В частотой до 10 кГц
Номинальное постоянное напряжение 1500 В
Испытательное переменное напряжение 2 кВ частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 20 МОм·км
Сопротивление изоляции при 70 °С не менее 1,0 МОм·км
Строительная длина не менее 50 м
Маломеры в партии не более 30% кусками от 5 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −50…+70 °C
Средний срок службы 15 лет

Массо-габаритные характеристики

Расчетная масса (вес) 37,0 кг/км
Наружный диаметр 4,9 мм
Минимальный барабан № 6 — 1650 м
Макс. длина в бухте 1 351 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

М
Г
Ш
В
Э

3
х
0,35

провод монтажный
гибкий
внутренняя изоляция из шёлка
изоляция из ПВХ пластиката
экран
3 жилы
номинальное сечение жилы 0,35 мм2
