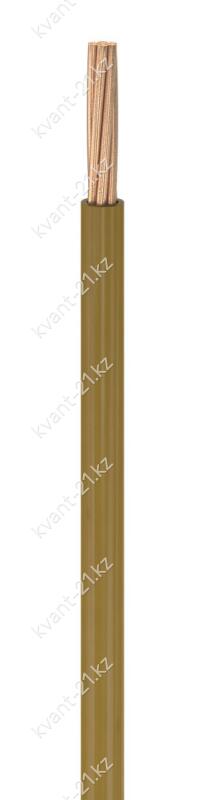

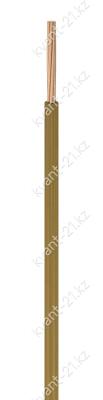

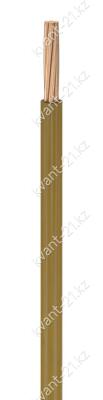

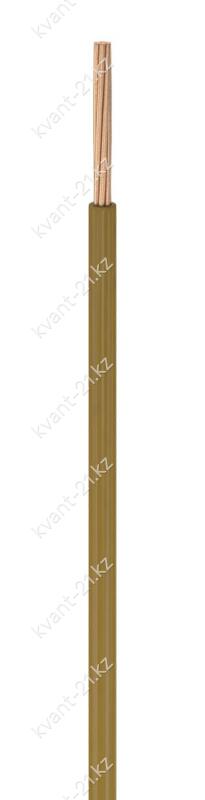

Провод МС 16-12
—
ТУ 16.К76-11-88
Маркоразмеры
- Провод МС 16-12 0,02
- Провод МС 16-12 0,03
- Провод МС 16-12 0,05
- Провод МС 16-12 0,08
- Провод МС 16-12 0,2
- Провод МС 16-12 0,12
- Провод МС 16-12 0,35
- Провод МС 16-12 2х0,08
- Провод МС 16-12 2х0,2
- Провод МС 16-12 2х0,12
- Провод МС 16-12 2х0,35
- Провод МС 16-12 3х0,08
- Провод МС 16-12 3х0,2
- Провод МС 16-12 3х0,12
- Провод МС 16-12 3х0,35
- Провод МС 16-12 4х0,08
- Провод МС 16-12 4х0,2
- Провод МС 16-12 4х0,12
- Провод МС 16-12 4х0,35
Конструкция кабеля
1. Токопроводящая медная круглая жила:
— однопроволочная номинальным сечением 0,02 мм2,
номинальным диаметром 0,16 мм;
— многопроволочная номинальным сечением 0,03…0,35 мм2,
скрученная из 7 проволок номинальным диаметром 0,08…0,26 мм.
2. Изоляция из полиимида, наложенная на жилу до достижения
наружного диаметра не менее 0,29…0,92 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 57,0…901,2 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 30% кусками от 3 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −150…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 1 000 ч при 200 °С |
| 150 000 ч при 100 °С |
Расшифровка кабеля
М
С
1
6
–
1
2
провод монтажный
сплошная изоляция
номинальное напряжение 100 В
максимальная температура 200 °C
жила нормальной прочности
номер разработки
