Провод МС 16-13
—
ТУ 16-505.083-78

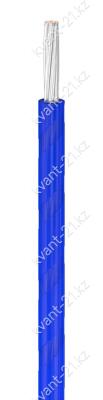

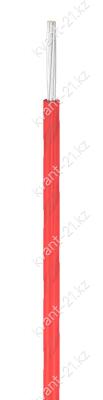

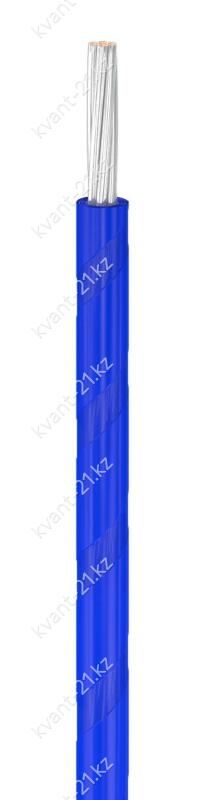

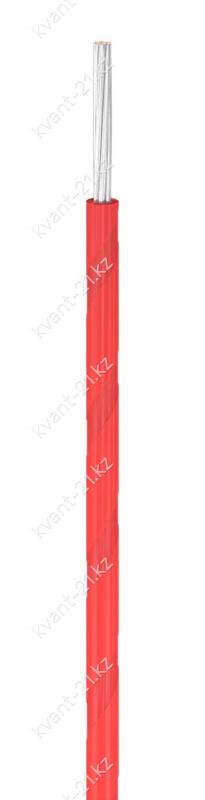

Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,02…0,5 мм2, скрученная
из 7…19 медных посеребрённых проволок номинальным диаметром 0,06…0,26 мм.
2. Изоляция в виде обмотки плёнками из фторопласта-4Д, наложенная на жилу
до достижения наружного диаметра 0,38…1,37 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 39…1035 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2000 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 100 МОм·км |
| Строительная длина | не менее 25 м |
| Маломеры в партии | не более 30% кусками от 10 м |
| не более 20% кусками 5…10 м | |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон рабочих температур | −60…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 200 °С |
| 25 000 ч при 125 °С | |
| 100 000 ч при 100 °С |
Расшифровка кабеля
М
С
1
6
–
1
3
провод монтажный
сплошная изоляция из спекаемой плёнки
номинальное напряжение 100 В
максимальная температура 200 °C
жила нормальной прочности
номер разработки
