Провод МС 16-14
—
ТУ 16-505.813-80
Маркоразмеры
- Провод МС 16-14 0,03
- Провод МС 16-14 0,03+0,05
- Провод МС 16-14 0,05
- Провод МС 16-14 0,05+0,08
- Провод МС 16-14 0,08
- Провод МС 16-14 0,08+0,12
- Провод МС 16-14 0,2
- Провод МС 16-14 0,5
- Провод МС 16-14 0,12
- Провод МС 16-14 0,12+0,2
- Провод МС 16-14 0,35
- Провод МС 16-14 2х0,03
- Провод МС 16-14 2х0,05
- Провод МС 16-14 2х0,08
- Провод МС 16-14 2х0,2
- Провод МС 16-14 2х0,5
- Провод МС 16-14 2х0,12
- Провод МС 16-14 2х0,35

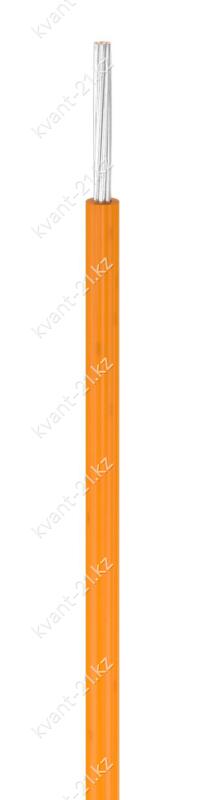

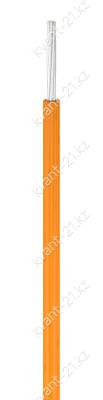

Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,03…0,5 мм2, скрученная
из 7…19 медных посеребрённых проволок номинальным диаметром 0,08…0,26 мм.
2. Изоляция из фторопласта-4МБ номинальной толщиной 0,16…0,20 мм.

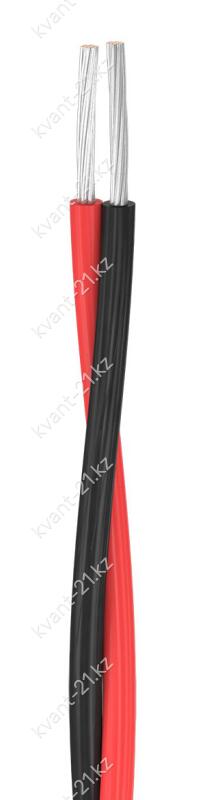

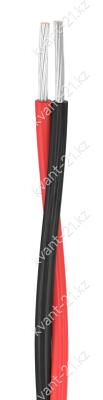

3. В двухжильных проводах изолированные жилы скручены с шагом
не более 16 диаметров по скрутке.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 50 МГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 39…595 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 10 МОм·км |
| Строительная длина | не менее 20 м |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон рабочих температур | −60…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 200 °С |
Расшифровка кабеля
М
С
1
6
–
1
4
провод монтажный
сплошная изоляция
номинальное напряжение 100 В
максимальная температура 200 °C
жила нормальной прочности
номер разработки
