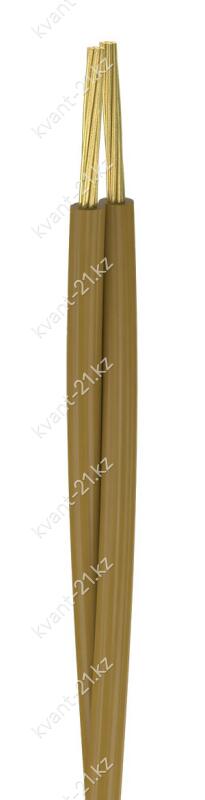

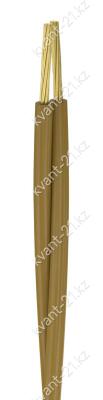

Конструкция кабеля

1. Две многопроволочные токопроводящие круглые жилы из сплава БрХЦрК номинальным
сечением 0,2 мм2, скрученные из 7 проволок номинальным диаметром 0,2 мм.

2. Изоляция из полиимида, наложенная на жилу до достижения наружного
диаметра не менее 0,74 мм. Изолированные жилы свиты.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 10 кГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1000 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 103,4 Ом/км
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Сопротивление изоляции при 200 °С не менее 0,1 МОм·км
Строительная длина не менее 15 м
Маломеры в партии не более 30% кусками от 3 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −150…+200 °C
Срок службы не менее 20 лет
Минимальная наработка 1 000 ч при 200 °С
150 000 ч при 100 °С

Массо-габаритные характеристики

Расчетная масса (вес) 4,8 кг/км
Наружный диаметр 1,6 мм
Минимальный барабан № 6 — 1650 м
Макс. длина в бухте 10 460 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

М
С

1
6
3
2

2
х
0,2

провод монтажный
сплошная изоляция
номинальное напряжение 100 В
максимальная температура 200 °C
жила высокой прочности
номер разработки
2 жилы
номинальное сечение жилы 0,2 мм2
