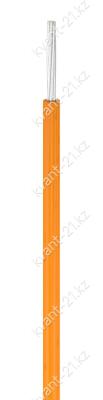

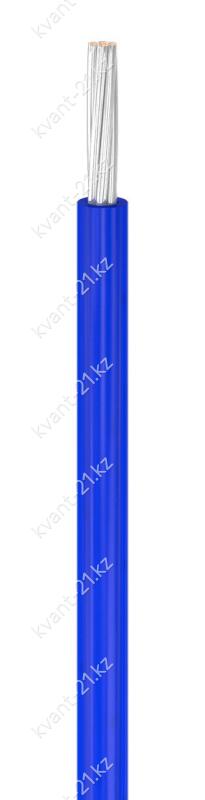

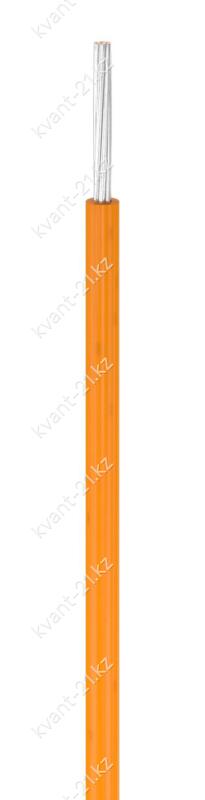

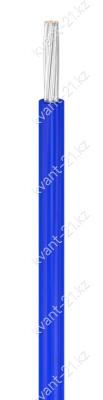

Конструкция кабеля

1. Одна многопроволочная токопроводящая жила номинальным сечением 0,2 мм2, скрученная
из 7 посеребрённых проволок из сплава БрХЦрК номинальным диаметром 0,2 мм.

2. Изоляция из фторопласта-4МБ номинальной толщиной 0,16 мм.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 50 МГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 100 Ом/км
Сопротивление изоляции при 20 °С не менее 100 МОм·км
Сопротивление изоляции при 200 °С не менее 10 МОм·км
Строительная длина не менее 20 м
Минимальный радиус изгиба 2,5 наружных диаметра
Диапазон рабочих температур −60…+200 °C
Срок службы не менее 20 лет
Минимальная наработка 10 000 ч при 200 °С

Массо-габаритные характеристики

Расчетная масса (вес) 3,0 кг/км
Наружный диаметр 1,0 мм
Минимальный барабан № 6 — 1650 м
Макс. длина в бухте 16 666 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

М
С

1
6
3
4

0,2

провод монтажный
сплошная изоляция
номинальное напряжение 100 В
максимальная температура 200 °C
жила высокой прочности
номер разработки
номинальное сечение жилы 0,2 мм2
