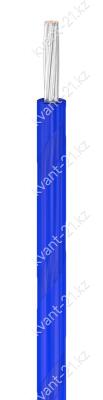

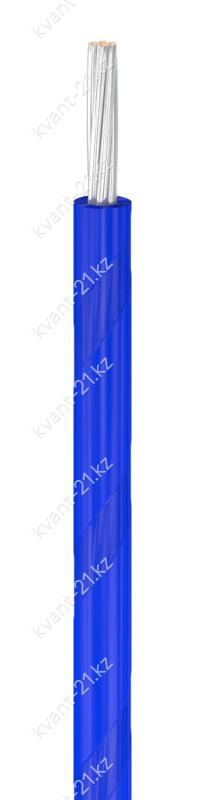

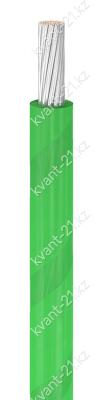

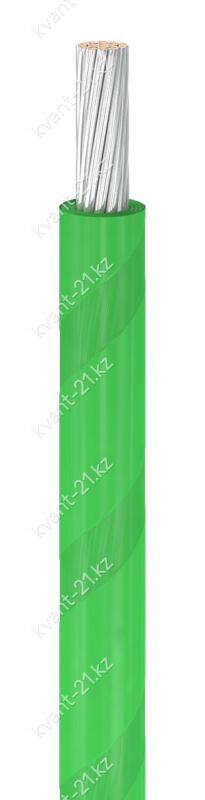

Провод МС 26-33
—
ТУ 16-505.083-78
Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,05…0,35 мм2, скрученная
из 7 посеребрённых проволок из сплава БрХЦрК номинальным диаметром 0,10…0,26 мм.
2. Изоляция в виде обмотки плёнками из фторопласта-4Д, наложенная на жилу
до достижения наружного диаметра 0,70…1,38 мм.
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное переменное напряжение | 2000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 60…416 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2000 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 100 МОм·км |
| Строительная длина | не менее 25 м |
| Маломеры в партии | не более 30% кусками от 10 м |
| не более 20% кусками 5…10 м | |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −60…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 200 °С |
| 25 000 ч при 125 °С | |
| 100 000 ч при 100 °С |
Расшифровка кабеля
М
С
2
6
–
3
3
провод монтажный
сплошная изоляция из спекаемой плёнки
номинальное напряжение 250 В
максимальная температура 200 °C
жила высокой прочности
номер разработки
