Провод МСЭ 15-11
—
ТУ 16-705.199-81

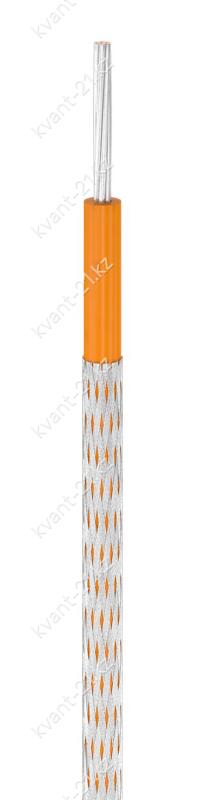

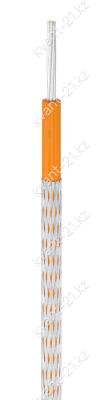

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
— 0,08…0,35 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,5 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Изоляция из фторопласта-4МБ номинальной толщиной 0,2 мм.

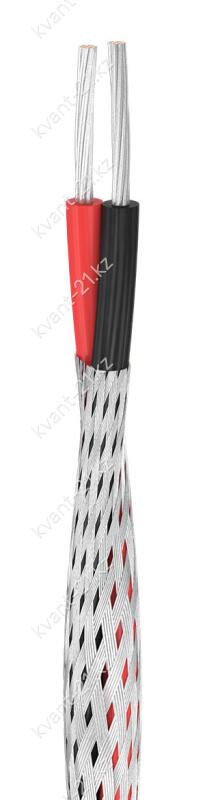

3. В двухжильных проводах изолированные жилы скручены с шагом
не более 16 диаметров по скрутке.
4. Экран в виде оплётки из медных лужёных проволок номинальным диаметром 0,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 50 МГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 100 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 10 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон рабочих температур | −60…+155 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 155 °С |
| 25 000 ч при 100 °С | |
| 100 000 ч при 70 °С |
Расшифровка кабеля
М
С
Э
1
5
–
1
1
провод монтажный
сплошная изоляция
экранированный
номинальное напряжение 100 В
максимальная температура 155 °C
жила нормальной прочности
номер разработки
