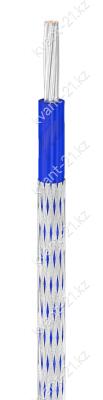

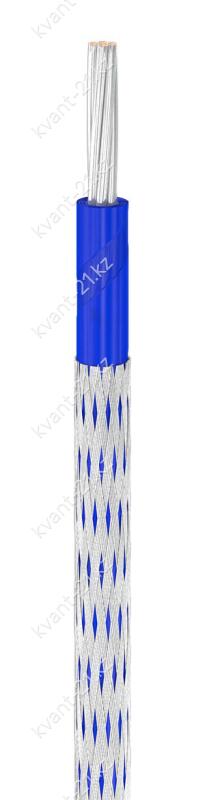

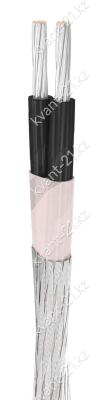

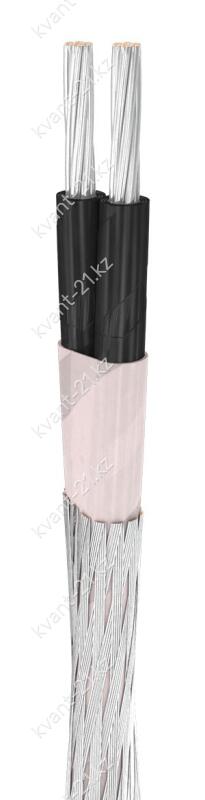

Конструкция кабеля

1. Многопроволочная токопроводящая жила номинальным сечением 0,08…0,5 мм2, скрученная
из 7…19 медных посеребрённых проволок номинальным диаметром 0,12…0,26 мм.

2. Изоляция в виде обмотки плёнками из фторопласта-4Д, наложенная на жилу
до достижения диаметра по изоляции 0,56…1,37 мм.

3. Разделительный слой из плёнки из фторопласта-4Д, наложенной с перекрытием
поверх скрученных жил, в многожильных проводах.

4. Экран в виде оплётки из медных лужёных проволок номинальным диаметром 0,1 мм.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 10 кГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 39…252 Ом/км
Сопротивление изоляции при 20 °С не менее 2000 МОм·км
Сопротивление изоляции при 200 °С не менее 100 МОм·км
Строительная длина не менее 25 м
Маломеры в партии не более 30% кусками от 10 м
не более 20% кусками 5…10 м
Минимальный радиус изгиба 2,5 наружных диаметра
Диапазон рабочих температур −60…+155 °C
Срок службы не менее 20 лет
Минимальная наработка 10 000 ч при 155 °С
25 000 ч при 125 °С
100 000 ч при 100 °С

Расшифровка кабеля

М
С
Э

1
5
1
2

провод монтажный
сплошная изоляция из спекаемой плёнки
экранированный
номинальное напряжение 100 В
максимальная температура 155 °C
жила нормальной прочности
номер разработки
