Провод МСЭ 16-32
—
ТУ 16.К76-11-88
Маркоразмеры
- Провод МСЭ 16-32 0,08
- Провод МСЭ 16-32 0,2
- Провод МСЭ 16-32 0,12
- Провод МСЭ 16-32 0,35
- Провод МСЭ 16-32 2х0,08
- Провод МСЭ 16-32 2х0,2
- Провод МСЭ 16-32 2х0,12
- Провод МСЭ 16-32 2х0,35
- Провод МСЭ 16-32 3х0,08
- Провод МСЭ 16-32 3х0,2
- Провод МСЭ 16-32 3х0,12
- Провод МСЭ 16-32 3х0,35
- Провод МСЭ 16-32 4х0,08
- Провод МСЭ 16-32 4х0,2
- Провод МСЭ 16-32 4х0,12
- Провод МСЭ 16-32 4х0,35

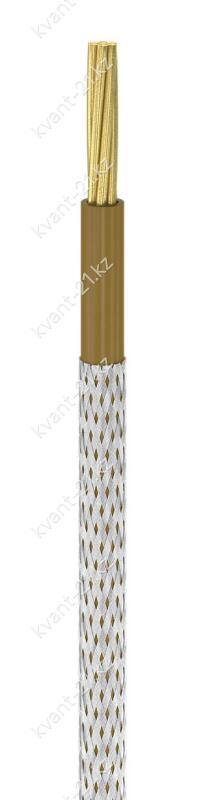

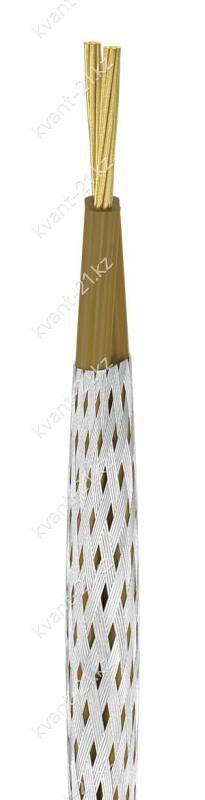

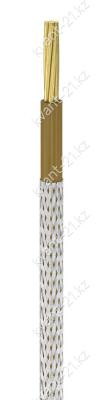

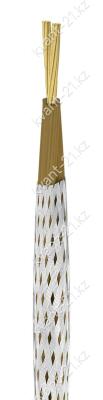

Конструкция кабеля
1. Многопроволочная токопроводящая круглая жила из сплава
БрХЦрК номинальным сечением 0,08…0,35 мм2, скрученная
из 7 проволок номинальным диаметром 0,12…0,26 мм.
2. Изоляция из полиимида, наложенная на жилу до достижения
наружного диаметра не менее 0,50…0,92 мм.
3. Экран в виде оплётки из медных лужёных проволок
номинальным диаметром 0,08 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 62…294 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 30% кусками от 3 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −150…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 1 000 ч при 200 °С |
| 150 000 ч при 100 °С |
Расшифровка кабеля
М
С
Э
1
6
–
3
2
провод монтажный
сплошная изоляция
экранированный
номинальное напряжение 100 В
максимальная температура 200 °C
жила высокой прочности
номер разработки
