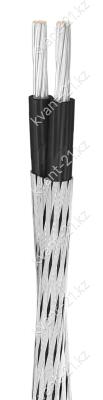

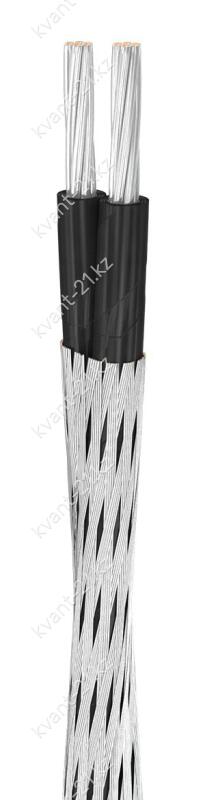

Конструкция кабеля

1. Две многопроволочные токопроводящие жилы номинальным сечением 1,0 мм2, скрученные
из 19 медных посеребрённых проволок номинальным диаметром 0,26 мм.

2. Изоляция в виде обмотки плёнками из фторопласта-4Д, наложенная на жилу
до достижения диаметра по изоляции 1,7…2,0 мм.

3. Экран в виде оплётки из медных лужёных проволок номинальным диаметром 0,1 мм.

Технические характеристики

Номинальное переменное напряжение 250 В частотой до 10 кГц
Номинальное постоянное напряжение 350 В
Испытательное переменное напряжение 2000 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 21,2 Ом/км
Сопротивление изоляции при 20 °С не менее 2000 МОм·км
Сопротивление изоляции при 200 °С не менее 100 МОм·км
Строительная длина не менее 25 м
Маломеры в партии не более 30% кусками от 10 м
не более 20% кусками 5…10 м
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −60…+155 °C
Срок службы не менее 20 лет
Минимальная наработка 10 000 ч при 155 °С
25 000 ч при 125 °С
100 000 ч при 100 °С

Массо-габаритные характеристики

Расчетная масса (вес) 37,8 кг/км
Наружный диаметр 4,6 мм
Минимальный барабан № 6 — 1650 м
Макс. длина в бухте 1 322 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

М
С
Э

2
5
1
2

2
х
1,0

провод монтажный
сплошная изоляция из спекаемой плёнки
экранированный
номинальное напряжение 250 В
максимальная температура 155 °C
жила нормальной прочности
номер разработки
2 жилы
номинальное сечение жилы 1,0 мм2
