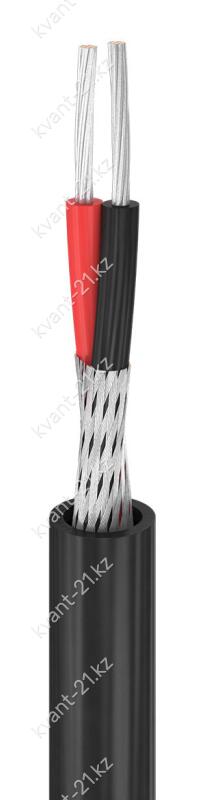

Конструкция кабеля

1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
   — 0,08…0,35 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
   — 0,5 мм2, соответствующая 5 классу по ГОСТ 22483-2012.

2. Изоляция из фторопласта-4МБ номинальной толщиной 0,2 мм.

3. Изолированные жилы скручены с шагом не более 16 диаметров по скрутке.

4. Экран в виде оплётки из медных лужёных проволок номинальным диаметром 0,1 мм.

5. Оболочка в виде трубки из фторопласта-4МБ со стенкой номинальной толщиной 0,2 мм.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 50 МГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 100 МОм·км
Сопротивление изоляции при 200 °С не менее 10 МОм·км
Строительная длина не менее 20 м
Маломеры в партии не более 30% кусками от 5 м
Минимальный радиус изгиба 2,5 наружных диаметра
Диапазон рабочих температур −60…+155 °C
Срок службы не менее 20 лет
Минимальная наработка 10 000 ч при 155 °С
25 000 ч при 100 °С
100 000 ч при 70 °С

Расшифровка кабеля

М
С
Э
О

1
5
1
1

провод монтажный
сплошная изоляция
экранированный
оболочка из фторопласта
номинальное напряжение 100 В
максимальная температура 155 °C
жила нормальной прочности
номер разработки
