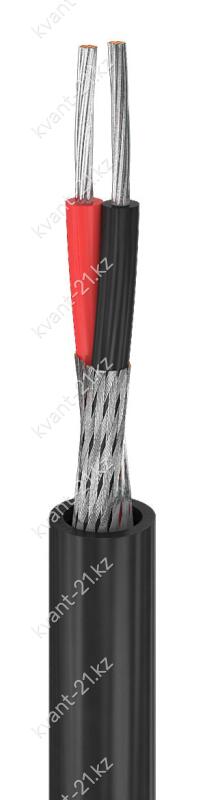

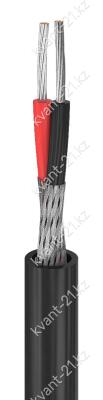

Конструкция кабеля

1. Многопроволочная токопроводящая жила номинальным сечением 0,08…0,5 мм2, скрученная
из 7…19 медных никелированных проволок номинальным диаметром 0,12…0,26 мм.

2. Изоляция из фторопласта-4МБ номинальной толщиной 0,2 мм.

3. Изолированные жилы скручены с шагом не более 16 диаметров по скрутке.

4. Экран в виде оплётки из медных никелированных проволок номинальным диаметром 0,1 мм.

5. Оболочка в виде трубки из фторопласта-4МБ со стенкой номинальной толщиной 0,2 мм.

Технические характеристики

Номинальное переменное напряжение 100 В частотой до 50 МГц
Номинальное постоянное напряжение 150 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 1 мин
Электрическое сопротивление жилы не более 47,5…301,4 Ом/км
Сопротивление изоляции при 20 °С не менее 100 МОм·км
Сопротивление изоляции при 200 °С не менее 10 МОм·км
Строительная длина не менее 20 м
Маломеры в партии не более 30% кусками от 5 м
Минимальный радиус изгиба 2,5 наружных диаметра
Диапазон рабочих температур −60…+200 °C
Срок службы не менее 20 лет
Минимальная наработка 10 000 ч при 200 °С
25 000 ч при 125 °С
100 000 ч при 100 °С

Расшифровка кабеля

М
С
Э
О

1
6
1
6

провод монтажный
сплошная изоляция
экранированный
оболочка из фторопласта
номинальное напряжение 100 В
максимальная температура 200 °C
жила нормальной прочности
номер разработки
