Провод МСЭО 16-33

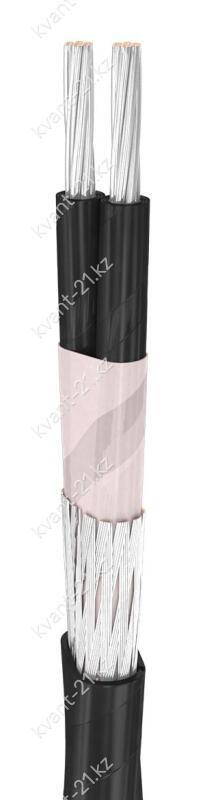

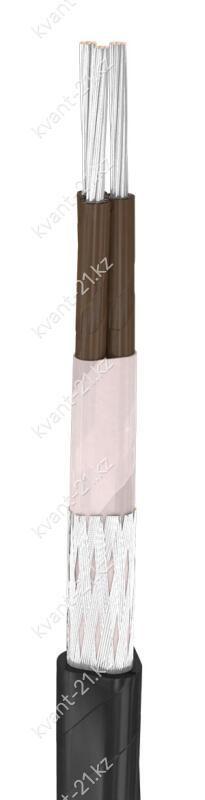

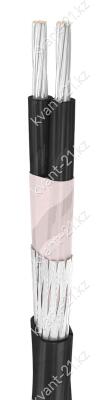

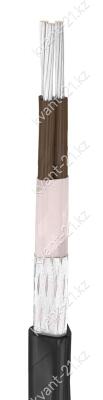

—Конструкция кабеля
1. Многопроволочная токопроводящая жила номинальным сечением 0,08…0,35 мм2, скрученная
из 7 посеребрённых проволок из сплава БрХЦрК номинальным диаметром 0,12…0,26 мм.
2. Изоляция в виде обмотки плёнками из фторопласта-4Д, наложенная на жилу
до достижения диаметра по изоляции 0,56…1,25 мм.
3. Разделительный слой из плёнки из фторопласта-4Д, наложенной с перекрытием
поверх скрученных жил, в многожильных проводах.
4. Экран в виде оплётки из медных посеребрённых проволок номинальным диаметром 0,1 мм.
5. Оболочка в виде обмотки плёнками из фторопласта-4Д номинальной толщиной 0,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 100 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 150 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Электрическое сопротивление жилы | не более 62…294 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 2000 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 100 МОм·км |
| Строительная длина | не менее 25 м |
| Маломеры в партии | не более 30% кусками от 10 м |
| не более 20% кусками 5…10 м | |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон рабочих температур | −60…+200 °C |
| Срок службы | не менее 20 лет |
| Минимальная наработка | 10 000 ч при 200 °С |
| 25 000 ч при 125 °С | |
| 100 000 ч при 100 °С |
Расшифровка кабеля
провод монтажный
сплошная изоляция из спекаемой плёнки
экранированный
оболочка из фторопласта
номинальное напряжение 100 В
максимальная температура 200 °C
жила высокой прочности
номер разработки
