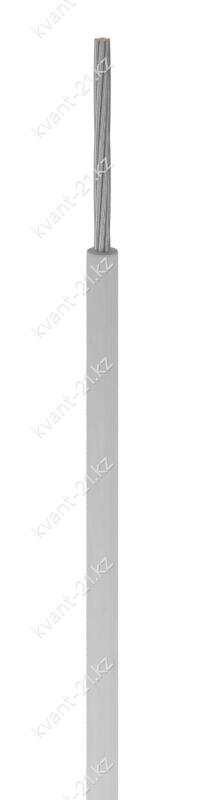

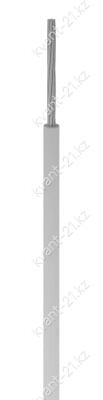

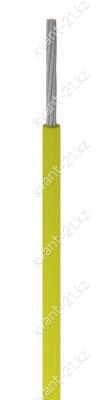

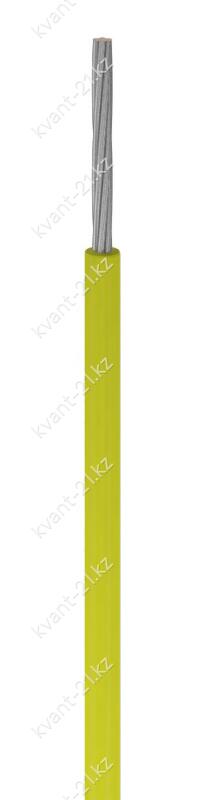

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
— 0,75…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,12…0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из полимерной композиции пониженной горючести,
не содержащей галогенов, номинальной толщиной 0,45 мм.
Технические характеристики
| Номинальное переменное напряжение | 1000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 1400 В |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 20% кусками от 10 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −40…+105 °C |
| Средний срок службы | 15 лет |
Расшифровка кабеля
Н
П
нг
(C)
–
HF
-
1000В
провод монтажный низковольтный
изоляция из полимерной композиции пониженной горючести
категория пожароопасности C
изоляция не содержит галогенов (halogen free)
номинальное напряжение 1000 В
