Маркоразмеры

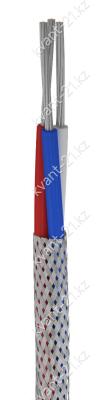

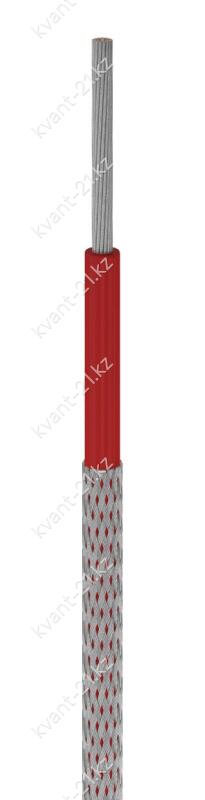

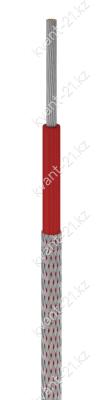

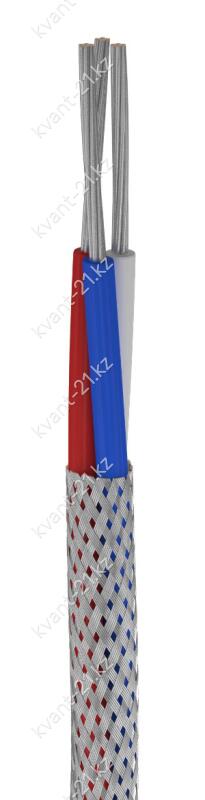

Конструкция кабеля
1. Многопроволочная медная лужёная токопроводящая жила номинальным сечением:
— 0,75…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,12…1,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 0,5…0,75 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,35 мм.
3. Экран в виде оплётки плотностью не менее 70% из медных лужёных
проволок номинальным диаметром 0,15 мм.
Технические характеристики
| Номинальное переменное напряжение | 600 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 840 В |
| Испытательное переменное напряжение | 2 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 20% кусками от 5 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+105 °C |
| Средний срок службы | 15 лет |
Расшифровка кабеля
Н
В
Э
-
600В
провод монтажный низковольтный
изоляция из ПВХ пластиката
экран
номинальное напряжение 600 В
