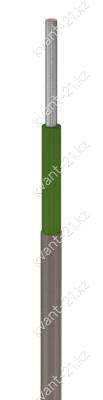

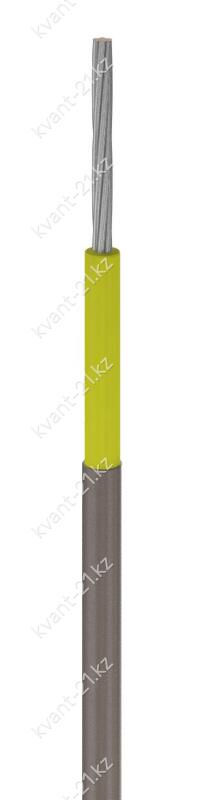

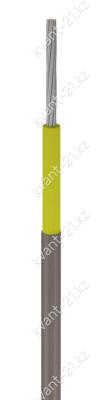

Конструкция кабеля
1. Одна многопроволочная медная лужёная токопроводящая жила номинальным
сечением 0,12 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,45 мм.
3. Оболочка из капрона поверх изоляции жилы номинальной толщиной 0,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 1400 В |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 20% кусками от 10 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+105 °C |
| Средний срок службы | 15 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 4,0 кг/км |
| Наружный диаметр | 1,8 мм |
| Минимальный барабан | № 6 — 1650 м |
| Макс. длина в бухте | 12 500 м |
| Калькулятор массы |
Расшифровка кабеля
Н
В
К
0,12
4
1000
провод монтажный низковольтный
изоляция из ПВХ пластиката
оболочка из капрона
номинальное сечение жилы 0,12 мм2
4 класс жилы
номинальное напряжение 1000 В
