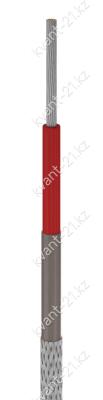

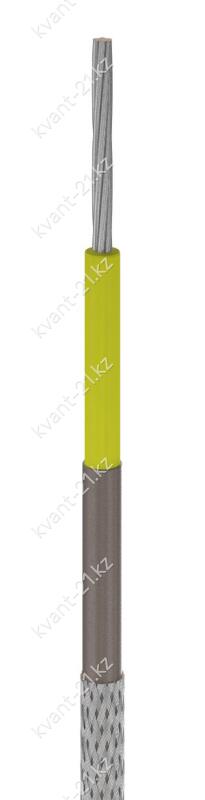

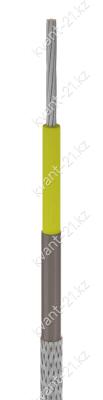

Конструкция кабеля
1. Две многопроволочные медные лужёные токопроводящие жилы номинальным
сечением 0,2 мм2, соответствующие 4 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,35 мм.
3. Оболочка из капрона поверх изоляции жилы номинальной толщиной 0,1 мм.
4. Экран в виде оплётки плотностью не менее 70% из медных лужёных
проволок номинальным диаметром 0,15 мм.
Технические характеристики
| Номинальное переменное напряжение | 600 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 840 В |
| Испытательное переменное напряжение | 2 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 20% кусками от 5 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+105 °C |
| Средний срок службы | 15 лет |
Массо-габаритные характеристики
| Расчетная масса (вес) | 20,0 кг/км |
| Наружный диаметр | 4,2 мм |
| Минимальный барабан | № 6 — 1650 м |
| Макс. длина в бухте | 2 500 м |
| Калькулятор массы |
Расшифровка кабеля
Н
В
К
Э
2
х
0,2
4
600
провод монтажный низковольтный
изоляция из ПВХ пластиката
оболочка из капрона
экран
2 жилы
номинальное сечение жилы 0,2 мм2
4 класс жилы
номинальное напряжение 600 В
