Маркоразмеры
- Провод НВМ 0,08 1 600
- Провод НВМ 0,08 4 600
- Провод НВМ 0,2 1 600
- Провод НВМ 0,2 4 600
- Провод НВМ 0,5 1 600
- Провод НВМ 0,5 4 600
- Провод НВМ 0,12 1 600
- Провод НВМ 0,12 4 600
- Провод НВМ 0,35 1 600
- Провод НВМ 0,35 4 600
- Провод НВМ 0,75 1 600
- Провод НВМ 0,75 3 600
- Провод НВМ 1,0 1 600
- Провод НВМ 1,0 3 600
- Провод НВМ 1,5 1 600
- Провод НВМ 1,5 3 600
- Провод НВМ 2,5 1 600
- Провод НВМ 2,5 3 600

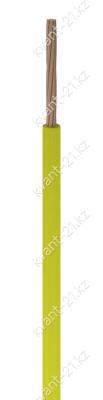

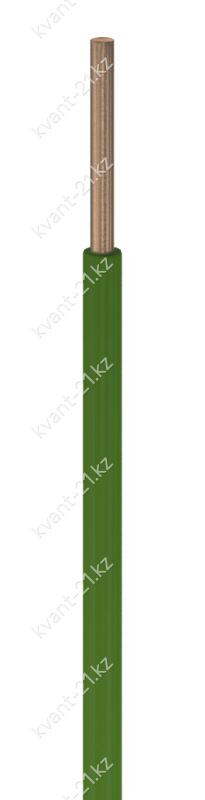

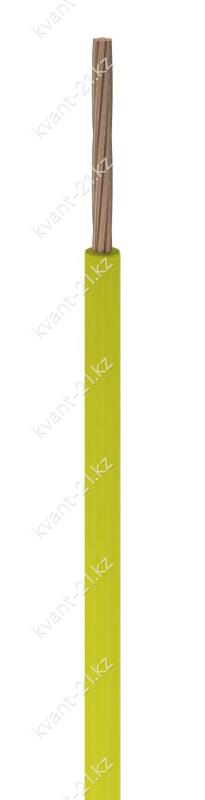

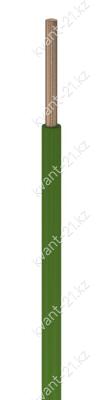

Конструкция кабеля
1. Однопроволочная или многопроволочная медная токопроводящая жила
номинальным сечением:
— 0,08…2,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
— 0,75…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,08…0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,35 мм.
Технические характеристики
| Номинальное переменное напряжение | 600 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 840 В |
| Испытательное переменное напряжение | 2 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 20% кусками от 10 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+105 °C |
| Средний срок службы | 15 лет |
Расшифровка кабеля
Н
В
М
-
600В
провод монтажный низковольтный
изоляция из ПВХ пластиката
медная нелужёная жила
номинальное напряжение 600 В
