Маркоразмеры
- Провод НВМЭ 0,2 4 1000
- Провод НВМЭ 0,5 4 1000
- Провод НВМЭ 0,12 4 1000
- Провод НВМЭ 0,35 4 1000
- Провод НВМЭ 0,75 3 1000
- Провод НВМЭ 1,0 3 1000
- Провод НВМЭ 1,5 3 1000
- Провод НВМЭ 2,5 3 1000
- Провод НВМЭ 2х0,2 4 1000
- Провод НВМЭ 2х0,5 4 1000
- Провод НВМЭ 2х0,12 4 1000
- Провод НВМЭ 2х0,35 4 1000
- Провод НВМЭ 2х0,75 3 1000
- Провод НВМЭ 2х1,0 3 1000
- Провод НВМЭ 3х0,2 4 1000
- Провод НВМЭ 3х0,5 4 1000
- Провод НВМЭ 3х0,12 4 1000
- Провод НВМЭ 3х0,35 4 1000
- Провод НВМЭ 3х0,75 3 1000
- Провод НВМЭ 3х1,0 3 1000

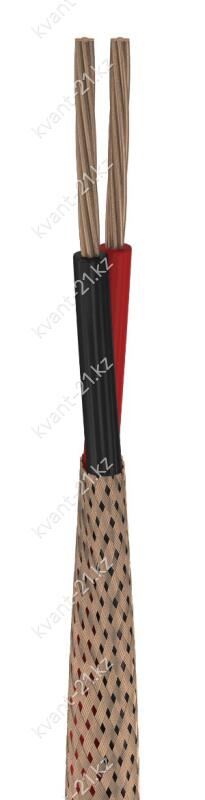

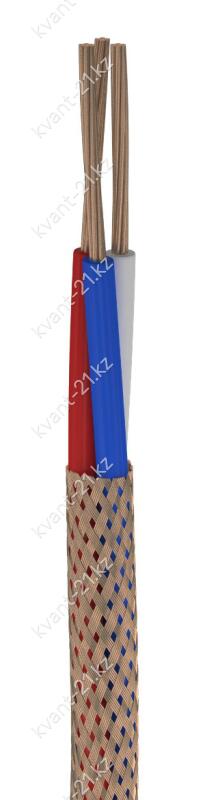

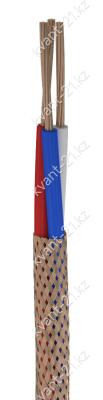

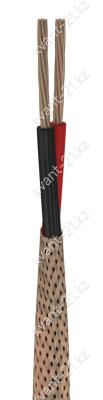

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 0,75…2,5 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,12…0,5 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,45 мм.
3. Экран в виде оплётки плотностью не менее 70% из медных проволок
номинальным диаметром 0,15 мм.
Технические характеристики
| Номинальное переменное напряжение | 1000 В частотой до 10 кГц |
| Номинальное постоянное напряжение | 1400 В |
| Испытательное переменное напряжение | 3 кВ частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 105 °С | не менее 0,1 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 20% кусками от 5 м |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −50…+105 °C |
| Средний срок службы | 15 лет |
Расшифровка кабеля
Н
В
М
Э
-
1000В
провод монтажный низковольтный
изоляция из ПВХ пластиката
медная нелужёная жила
экран
номинальное напряжение 1000 В
