Провод ПАЛО
—
ТУ 16-505.656-74

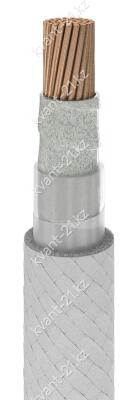

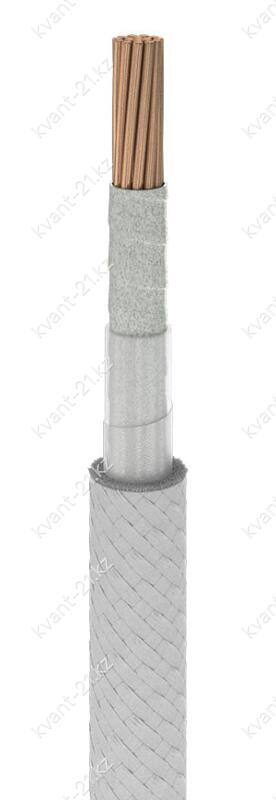

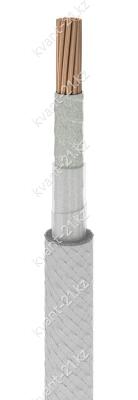

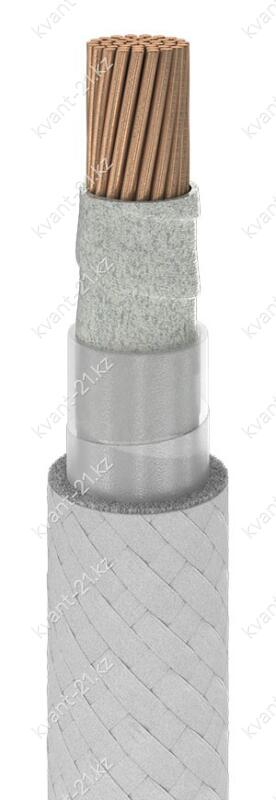

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 16; 50 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,75…10; 25; 35 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция в виде однослойной обмотки упрочнённой асбестовой ровницей суммарной
номинальной толщиной 0,38…0,50 мм с пропиткой кремнийорганическим лаком.
3. Обмотка из плёнки фторопласта-4 номинальной толщиной 0,24…0,36 мм,
наложенная с перекрытием не менее 40%.
4. Оплётка плотностью не менее 85% из упрочнённой асбестовой пряжи суммарной
номинальной толщиной 0,7 мм, покрытая эмалью и пропитанная
кремнийорганической жидкостью.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой 50 Гц |
| Испытательное переменное напряжение | 4000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Сопротивление изоляции при 200 °С | не менее 1,0 МОм·км |
| Строительная длина | не менее 10 м |
| Маломеры в партии | не более 15% кусками от 1,5 м |
| Минимальный радиус изгиба | 3,0…7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+200 °C |
| Срок службы | не менее 8 лет |
Расшифровка кабеля
П
А
Л
О
провод
асбестоплёночная изоляция
лакированный
облегчённый
