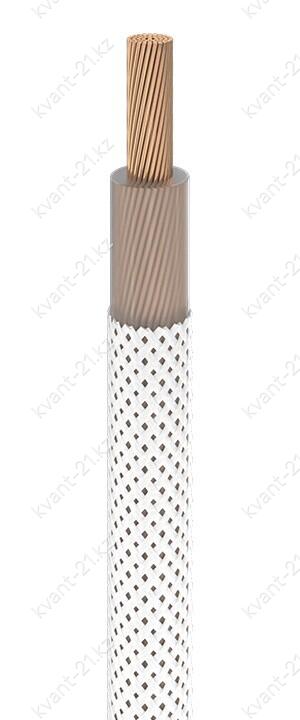

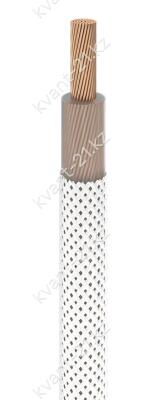

Конструкция кабеля
1. Одна многопроволочная медная токопроводящая жила номинальным сечением:
— 0,75…35 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 50…120 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из кремнийорганической резины номинальной толщиной 1,0…1,8 мм.
3. Оплётка из полиэфирных нитей, пропитанная эмалью или теплостойким лаком.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 150 МОм·км |
| Строительная длина | не менее 50…100 м |
| Маломеры в партии | не более 30% кусками от 15 м |
| Минимальный радиус изгиба | 4 наружных диаметра |
| Диапазон рабочих температур | −60…+115 °C |
| Срок службы | не менее 25 лет с даты производства |
Расшифровка кабеля
П
Г
Р
О
провод
гибкий
изоляция из кремнийорганической резины
оплётка из полиэфирных нитей с пропиткой
