Маркоразмеры
- Провод ППВ-ХЛ 2х0,75
- Провод ППВ-ХЛ 2х1,0
- Провод ППВ-ХЛ 2х1,2
- Провод ППВ-ХЛ 2х1,5
- Провод ППВ-ХЛ 2х2,0
- Провод ППВ-ХЛ 2х2,5
- Провод ППВ-ХЛ 2х3,0
- Провод ППВ-ХЛ 2х4,0
- Провод ППВ-ХЛ 3х0,75
- Провод ППВ-ХЛ 3х1,0
- Провод ППВ-ХЛ 3х1,2
- Провод ППВ-ХЛ 3х1,5
- Провод ППВ-ХЛ 3х2,0
- Провод ППВ-ХЛ 3х2,5
- Провод ППВ-ХЛ 3х3,0
- Провод ППВ-ХЛ 3х4,0

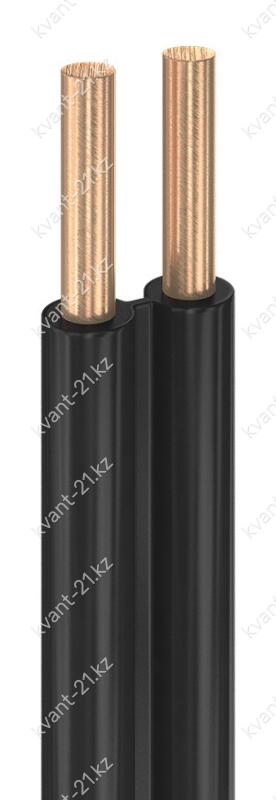

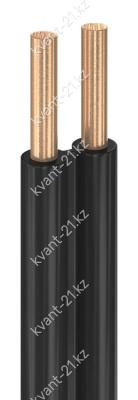

Конструкция кабеля
1. Однопроволочная медная токопроводящая жила номинальным сечением 0,75…4,0 мм2,
соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция из холодостойкого ПВХ пластиката номинальной толщиной 0,6…0,8 мм.
3. Токопроводящие жилы уложены параллельно в одной плоскости с разделительным
основанием между ними номинальной шириной 1,0 мм и номинальной толщиной 0,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 15 мин |
| Сопротивление изоляции при 20 °С | не менее 0,08 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,009…0,015 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
П
В
–
ХЛ
провод
плоский
изоляция из ПВХ пластиката
холодостойкое исполнение
