Провод ПСАЛ
—
ТУ 16-505.656-74

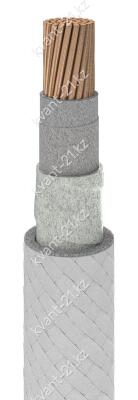

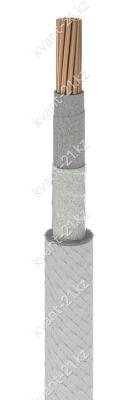

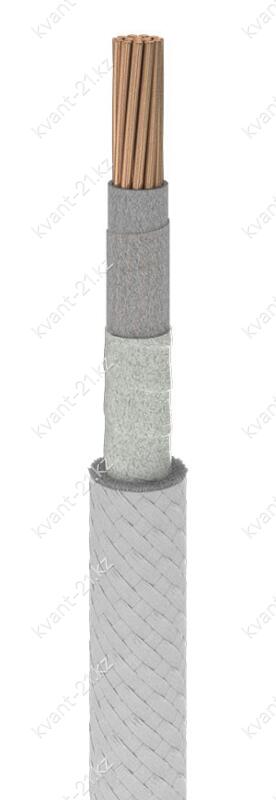

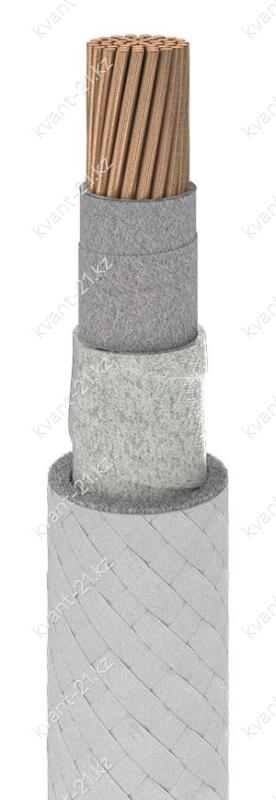

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 16 мм2, соответствующая 3 классу по ГОСТ 22483-2012;
— 0,75…10; 25 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Изоляция в виде двухслойной обмотки из стекловолокна суммарной
номинальной толщиной 0,15 мм с пропиткой кремнийорганическим лаком.
3. Обмотка из упрочнённой асбестовой ровницы номинальной толщиной 0,35…0,45 мм
с пропиткой кремнийорганическим лаком.
4. Оплётка плотностью не менее 85% из упрочнённой асбестовой пряжи суммарной
номинальной толщиной 0,7 мм, покрытая эмалью и пропитанная
кремнийорганической жидкостью.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой 50 Гц |
| Испытательное переменное напряжение | 3000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 0,1 МОм·км |
| Сопротивление изоляции при 250 °С | не менее 0,001 МОм·км |
| Строительная длина | не менее 10 м |
| Маломеры в партии | не более 15% кусками от 1,5 м |
| Минимальный радиус изгиба | 3,0…7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+250 °C |
| Срок службы | не менее 8 лет |
Расшифровка кабеля
П
СА
Л
провод
стеклоасбестовая изоляция
лакированный
