Провод ПТФДЭ-НМ-МТ
—
ТУ 16.К19-04-91

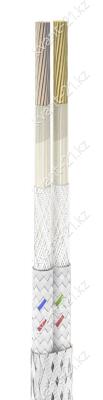

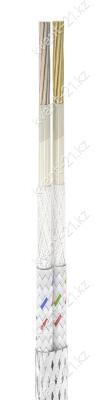

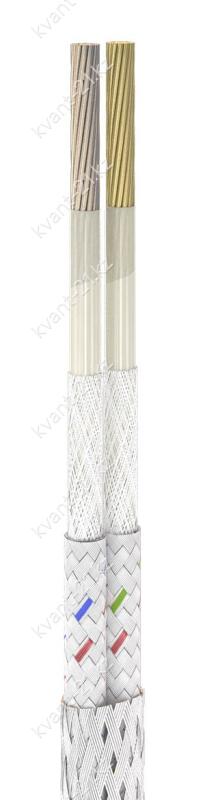

Конструкция кабеля
1. Многопроволочная токопроводящая жила, скрученная из 7 или 19 проволок номинальным
диаметром 0,3…0,5 мм:
— из сплава никель-медь, номинальным сечением 0,5; 1,5…4,0 мм2;
— из сплава медь-титан, номинальным сечением 0,5; 1,5…4,0 мм2.
2. Изоляция в виде обмотки плёнками из фторопласта-4 суммарной номинальной
толщиной 0,24 мм.
3. Обмотка из стеклянных нитей.
4. Оплётка из стеклянных нитей, пропитанная кремнийорганическим лаком.
5. Экран в виде оплётки из медной лужёной проволоки диаметром не более 0,18 мм,
наложенный на две параллельно уложенные жилы.
Технические характеристики
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 5 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+250 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
Т
Ф
Д
Э
–
НМ-МТ
провод
термоэлектродный
изоляция из фторопласта
двухжильный
экранированный
пара сплав никель-медь — сплав медь-титан
