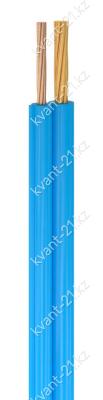

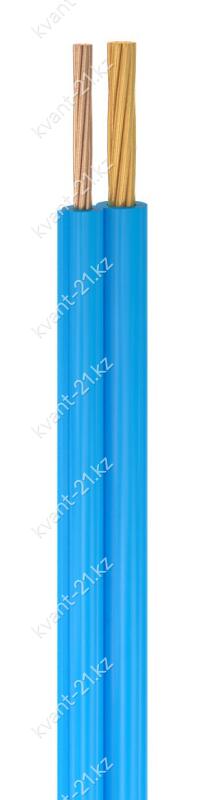

Провод ПТГВ-М-МН
—
ТУ 16.К19-04-91
Конструкция кабеля
1. Семипроволочные токопроводящие жилы, скрученные из проволок
номинальным диаметром 0,37…0,67 мм:
— из меди номинальным сечением 0,75…2,5 мм2;
— из медно-никелевого сплава МН-2,15 номинальным сечением 1,0…2,5 мм2.
2. Изоляция из ПВХ пластиката номинальной толщиной 0,7 мм.
3. Токопроводящие жилы уложены параллельно в одной плоскости.
Технические характеристики
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 25% кусками от 50 до 100 м |
| не более 10% кусками от 10 до 50 м | |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
Т
Г
В
–
М-МН
провод
термоэлектродный
гибкий
изоляция из ПВХ пластиката
пара медь — медно-никелевый сплав МН-2,15
