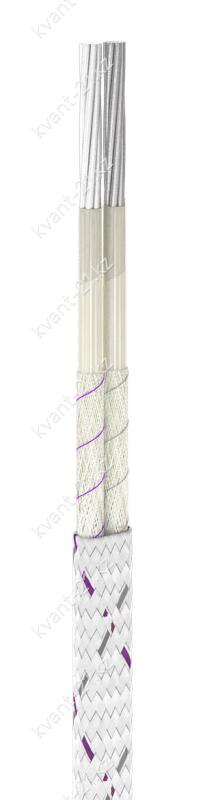

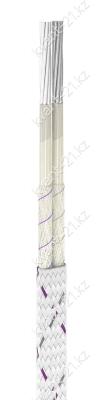

Конструкция кабеля

1. Семипроволочные токопроводящие жилы, скрученные из проволок
номинальным диаметром 0,5 или 0,67 мм:
   — из хромеля номинальным сечением 1,5 или 2,5 мм2;
   — из алюмеля номинальным сечением 1,5 или 2,5 мм2.

2. Изоляция из полиэтилентерефталатной плёнки в виде обмотки
с перекрытием, номинальной толщиной 0,1 мм.

3. Скрепляющая обмотка из полиэфирных нитей.

4. Токопроводящие жилы уложены параллельно в одной плоскости.

5. Оплётка из полиэфирных нитей, пропитанных клеем БФ.

Технические характеристики

Испытательное переменное напряжение 1000 В частотой 50 Гц
Время выдержки при испытании 1 мин
Сопротивление изоляции при 20 °С не менее 1 МОм·км
Строительная длина не менее 20 м
Маломеры в партии не более 30% кусками от 5 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −60…+120 °C
Срок службы не менее 15 лет с даты изготовления

Расшифровка кабеля

П
Т
П
ХА

провод
термоэлектродный
изоляция из полиэтилентерефталатной плёнки
пара хромель — алюмель
