Провод ПТПЭ-ХК
—
ТУ 16.К19-04-91
Маркоразмеры

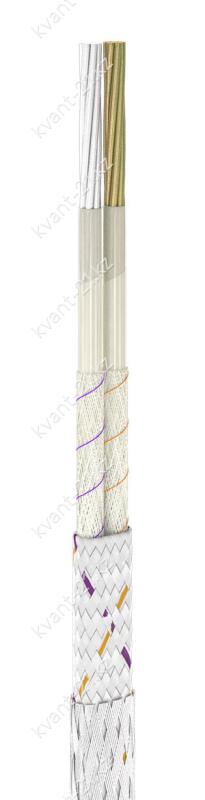

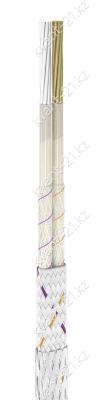

Конструкция кабеля
1. Семипроволочные токопроводящие жилы, скрученные из проволок
номинальным диаметром 0,5 или 0,67 мм:
— из хромеля номинальным сечением 1,5 или 2,5 мм2;
— из копеля номинальным сечением 1,5 или 2,5 мм2.
2. Изоляция из полиэтилентерефталатной плёнки в виде обмотки
с перекрытием, номинальной толщиной 0,1 мм.
3. Скрепляющая обмотка из полиэфирных нитей.
4. Токопроводящие жилы уложены параллельно в одной плоскости.
5. Оплётка из полиэфирных нитей, пропитанных клеем БФ.
6. Экран в виде оплётки из медной лужёной проволоки
номинальным диаметром не более 0,18 мм.
Технические характеристики
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Строительная длина | не менее 20 м |
| Маломеры в партии | не более 30% кусками от 5 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+120 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
Т
П
Э
–
ХК
провод
термоэлектродный
изоляция из полиэтилентерефталатной плёнки
экранированный
пара хромель — копель
