Провод ПТПЖ
—
ТУ 16.К03-01-87
Маркоразмеры

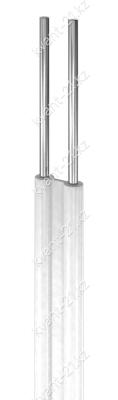

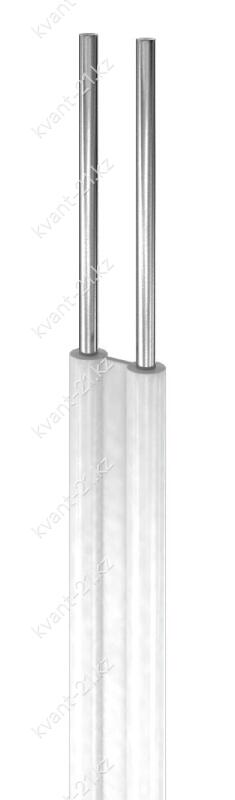

Конструкция кабеля
1. Однопроволочная стальная оцинкованная токопроводящая жила
номинальным диаметром 0,6; 1,2 или 1,8 мм.
2. Изоляция жилы из полиэтилена номинальной толщиной 0,6 мм.
3. Токопроводящие жилы уложены параллельно в одной плоскости с разделительным
основанием между ними номинальной шириной 2,0 мм и номинальной толщиной 0,5 мм.
Технические характеристики
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление жилы при 20 °С | не более 70…550 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 5000 МОм·км |
| Разрывное усилие изолированной жилы | не менее 196…1764 Н |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40…+60 °C |
| Срок службы | не менее 10 лет с даты изготовления |
Расшифровка кабеля
П
Т
П
Ж
провод
трансляционный
изоляция из полиэтилена
стальная оцинкованная жила
