Провод ПТТВП-ХА
—
ТУ 16.К19-04-91
Маркоразмеры

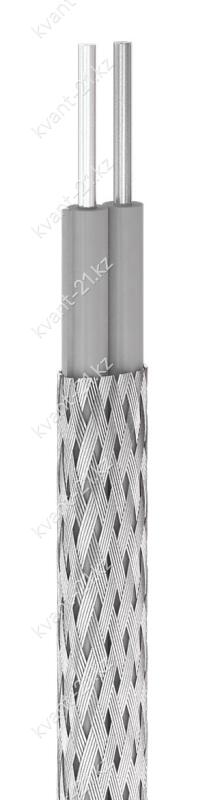

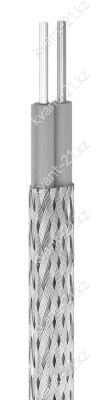

Конструкция кабеля
1. Однопроволочные токопроводящие жилы:
— из хромеля номинальным сечением 1,0 мм2;
— из алюмеля номинальным сечением 1,0 мм2.
2. Изоляция из теплостойкого ПВХ пластиката номинальной толщиной 0,7 мм.
3. Токопроводящие жилы уложены параллельно в одной плоскости.
4. Оплётка из стальных оцинкованных проволок номинальным диаметром 0,3 мм.
Технические характеристики
| Испытательное переменное напряжение | 1000 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 25% кусками от 50 до 100 м |
| не более 10% кусками от 10 до 50 м | |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40…+90 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
Т
Т
В
П
–
ХА
провод
термоэлектродный
теплостойкий
изоляция из теплостойкого ПВХ пластиката
оплётка из стальных оцинкованных проволок
пара хромель — алюмель
