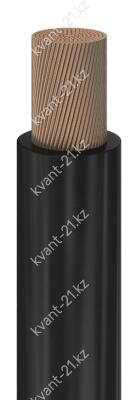

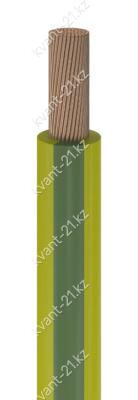

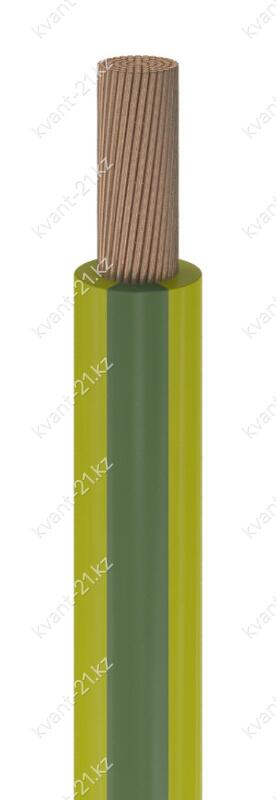

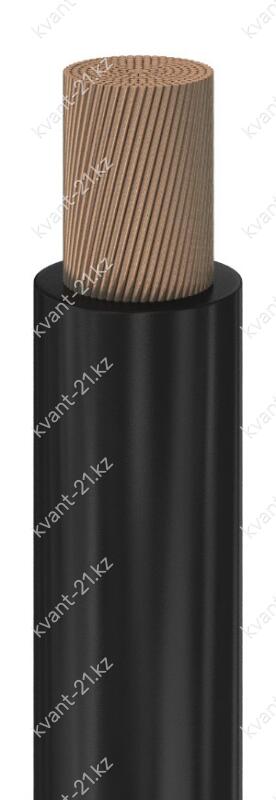

Конструкция кабеля
1. Многопроволочная медная или медная лужёная токопроводящая жила номинальным
сечением 0,5…35 мм2, соответствующая 5 классу по ГОСТ 22483-2012.
2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки.
3. Изоляция из полимерной композиции пониженной горючести, не содержащей галогенов,
номинальной толщиной 0,6…1,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Сопротивление изоляции при 20 °С | не менее 5 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,0038…0,013 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −40…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
Пу
Г
П
нг
(A)
–
HF
провод универсальный
гибкий
изоляция из полимерной композиции пониженной горючести
категория пожароопасности A
изоляция не содержит галогенов (halogen free)
