Маркоразмеры
- Провод ПуВ-Т 0,5
- Провод ПуВ-Т 0,75
- Провод ПуВ-Т 1,0
- Провод ПуВ-Т 1,5
- Провод ПуВ-Т 2,5
- Провод ПуВ-Т 4,0
- Провод ПуВ-Т 6,0
- Провод ПуВ-Т 10
- Провод ПуВ-Т 16
- Провод ПуВ-Т 25
- Провод ПуВ-Т 35
- Провод ПуВ-Т 50
- Провод ПуВ-Т 70
- Провод ПуВ-Т 95
- Провод ПуВ-Т 120
- Провод ПуВ-Т 150
- Провод ПуВ-Т 185
- Провод ПуВ-Т 240
- Провод ПуВ-Т 300
- Провод ПуВ-Т 400

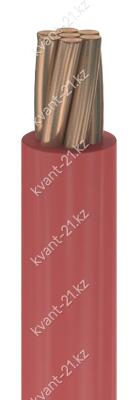

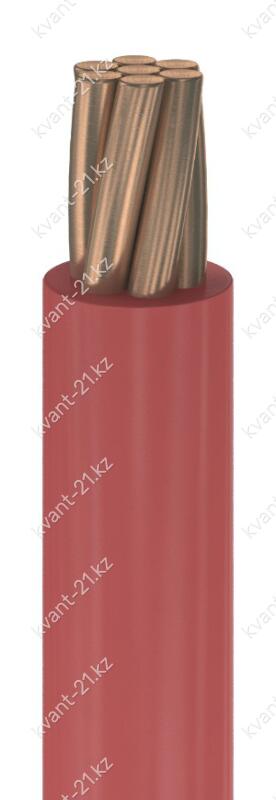

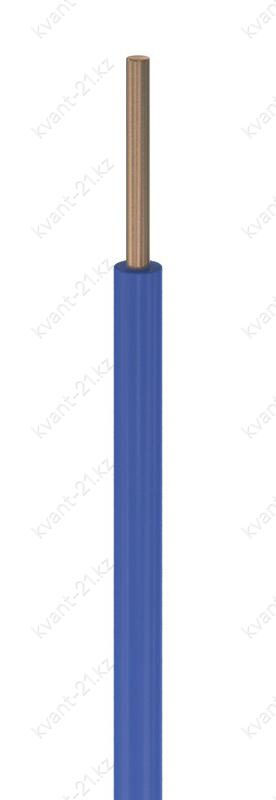

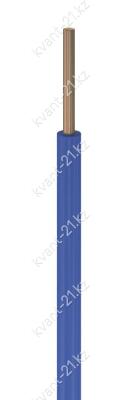

Конструкция кабеля
1. Однопроволочная или многопроволочная медная или медная лужёная токопроводящая жила
номинальным сечением:
— 0,5…10 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
— 16…400 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки.
3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 0,6…2,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Сопротивление изоляции при 20 °С | не менее 5 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,0028…0,015 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+65 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
Пу
В
–
Т
провод установочный
изоляция из ПВХ пластиката
тропическое исполнение
