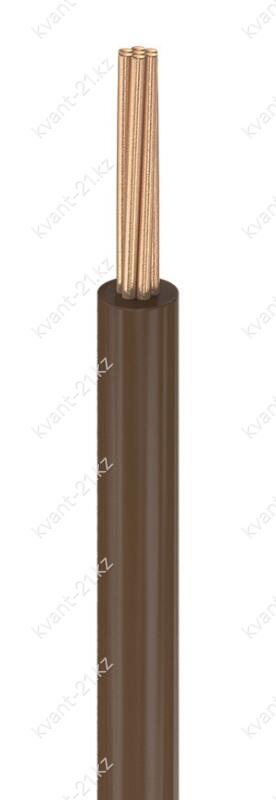

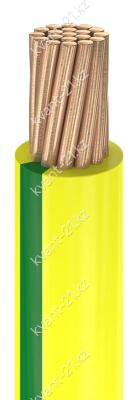

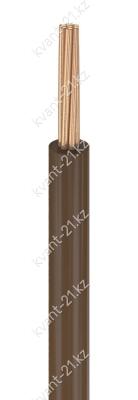

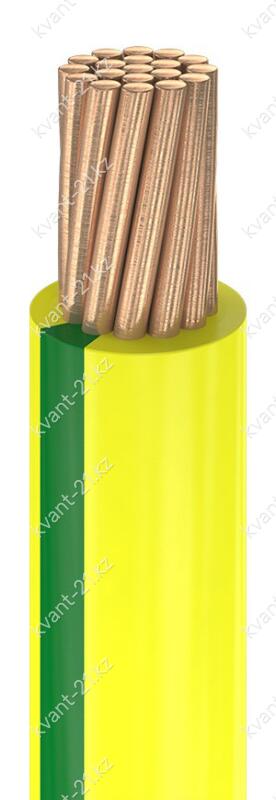

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением:
— 2,0…10 мм2, соответствующая 2 классу по ГОСТ 22483-2012;
— 16…35 мм2, соответствующая 2 классу по ГОСТ 22483-2012,
скрученная не менее чем из 19 проволок;
— 50…95 мм2, соответствующая 2 классу по ГОСТ 22483-2012,
скрученная не менее чем из 37 проволок.
2. Одно- или двухслойная изоляция из ПВХ пластиката
суммарной номинальной толщиной 0,8…1,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 450/750 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 15 мин |
| Сопротивление изоляции при 20 °С | не менее 1 МОм·км |
| Сопротивление изоляции при 70 °С | не менее 0,004…0,010 МОм·км |
| Строительная длина | не менее 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 15 лет с даты изготовления |
Расшифровка кабеля
П
В
2
провод
изоляция из ПВХ пластиката
2 класс гибкости провода
