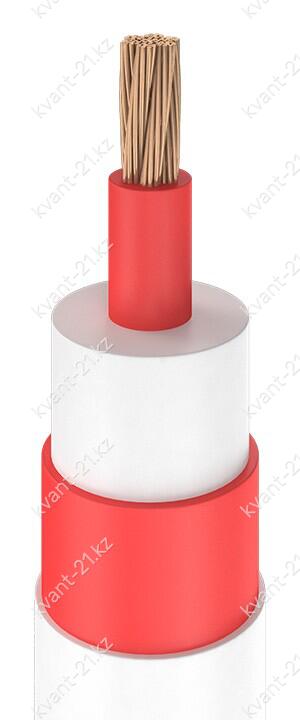

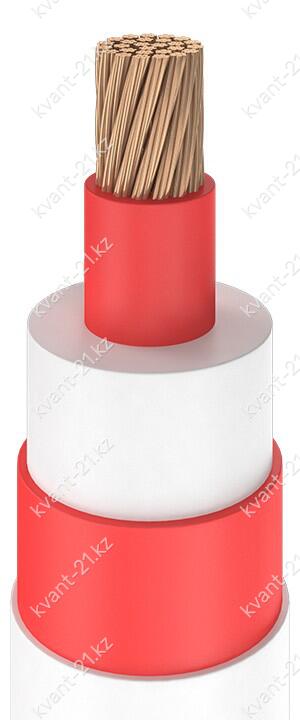

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным
сечением 6,0…150 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Барьерный слой из композиции на основе кремнийорганического
каучука номинальной толщиной 0,8 мм.
3. Внутренняя изоляция из кремнийорганической резины номинальной толщиной 4,2 мм.
4. Барьерный слой из композиции на основе кремнийорганического
каучука номинальной толщиной 0,7 мм.
5. Внешняя изоляция из кремнийорганической резины номинальной толщиной 0,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 11 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 32 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 200 МОм·км |
| Строительная длина | не менее 15 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −60…+180 °C |
| Срок службы | не менее 30 лет с даты производства |
Расшифровка кабеля
П
В
Бс
К
-
11кВ
провод
для выводов электрических машин
барьерные слои в изоляции
изоляция из кремнийорганической резины
номинальное напряжение 11 кВ
